系统概述

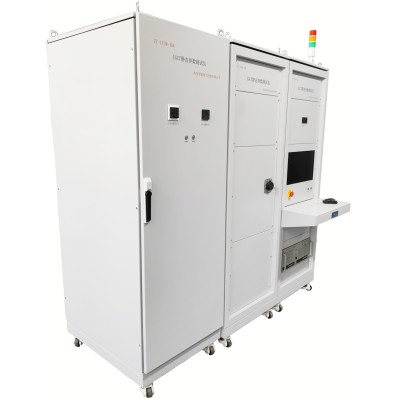

针对IGCT的静态参数而研发的智能测试设备，电压8500V、10000A（可扩展），自动化程度高，按照操作人员设定的程序自动工作。计算机记录测试结果，测试结果可转化为文本或EXCEL格式存储，工作时序、开关的动作状态、数据采集等均由计算机和PLC共同完成。
测试方法灵活，可测试单个单元和多单元的模块，系统安全稳定，整体采用轮式机柜集成测试，具有简洁的人机交互界面（计算机）和良好的保护措施，操作简单，移动方便等特点。
系统单元及参数条件
通态压降测试单元VTM | 平板器件通态电流：0.10～10.00kA, 分辨率：0.01kA，精度±1 0A±5% 模块器件通态电流：0.10～2.00kA, 分辨率：0.01kA，精度±1 0A±5% 电流上升沿时间：≥5ms 通态压降测试范围： 0.20～10.00V, 分辨率：0.01V，精度±0.1 V±5% 测试频率：单次 |
断态电压/断态漏电VD/ID 反向电压/反向漏电流VR/IR测试单元 | 阻断电压：0.20～8.50kV, 分辨率：0.01kV, 精度±0.1 kV±3% 模块单元阻断电压：0.20～4.00kV 正反向自动测试 正/反向漏电流：0.2～100 mA, 分辨率：0.1 mA, 精度±5%±1 mA 输出保护电压和电流可计算机设定范围值；在测试时电压或 漏电流超过所设定的范围则自动保护，测试频率： 50HZ |
