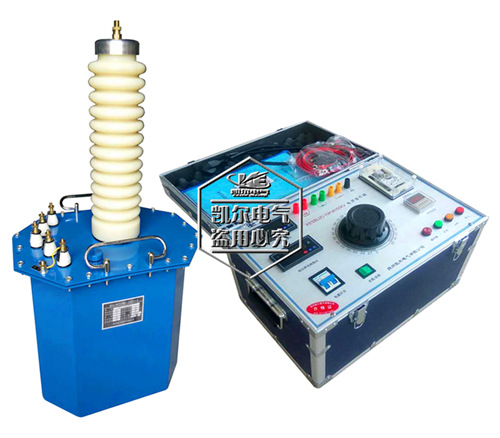

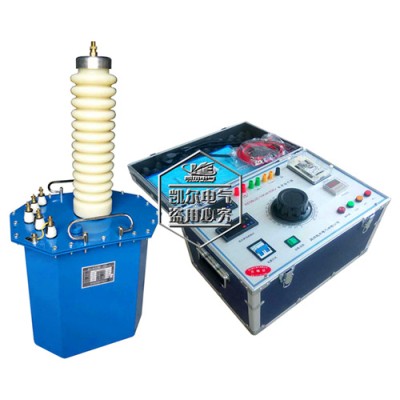

KESB型系列 特种轻型交流高压试验变压器（工频交流耐压试验装置）
一、产品概述:
KESB型系列交流高压试验变压器是按试验变压器国家标准DL/T848.2-2004要求，经改进后生产的一种新型产品，本系列产品具有体积小、重量轻、结构紧凑、功能齐全、使用方便等特点。实用于电力、工矿、科研等部门，对各种高压电气设备、电气元件、绝缘材料进行工频耐压试验，是高压试验中必不可少的仪器。

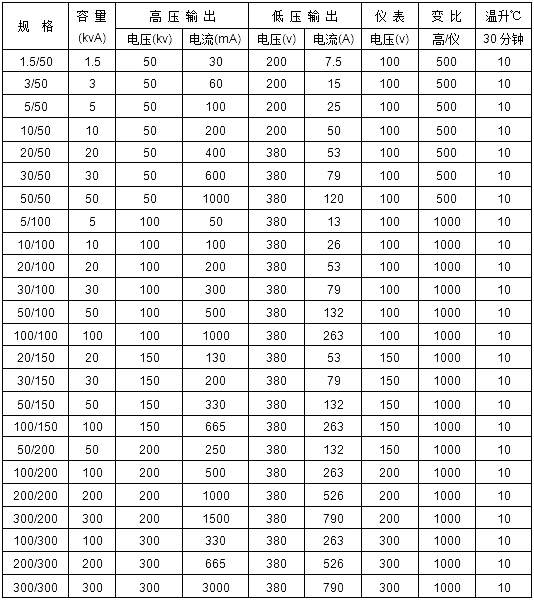

二、技术参数
三、试验变压器的容量选择
标称试验变压器容量Pn的确定公式：
Pn=kVn2WCt10-9
式中：Pn-标称试验变压器容量（KVA）；
k - 安全系数；
Vn-试验变压器的额定输出高压的有效值（KV）；
W -角频率，W=2πf,f为试验电源的频率；
Ct-被试品的电容量（PF）。
对于不同的试验电压Vn，选择适当的安全系数k，标称试验电压较低时，k值可取高一些；以下列出不同的试验电压Vn，所选用的安全系数k值，供参考：
被测试设备的电容量Ct可由交流电桥测出。Ct的变化很大，应由设备的类型而定。典型数据如下：Vn=50～100KV K=4 Vn=150～300KV K=3 Vn≥300KV K=2 Vn≥1MV K=1 棒形或悬式绝缘子 几十微法 电压互感器 200～500PF 分级套管 100～1000PF 电力变压器＜1000kVA 1000～1000PF 电力变压器＞1000kVA 1000～10000PF 高压电力电缆和油浸纸绝缘 250～300PF/m 气体绝缘 20～60PF/m 封闭变电站,SF6气体绝缘 100～10000PF
