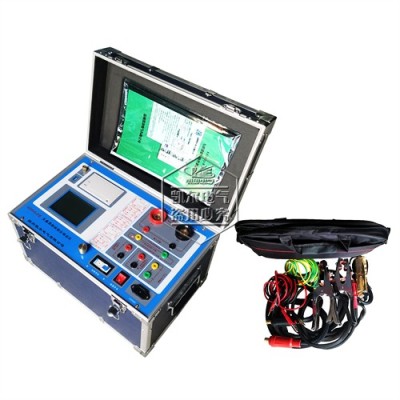

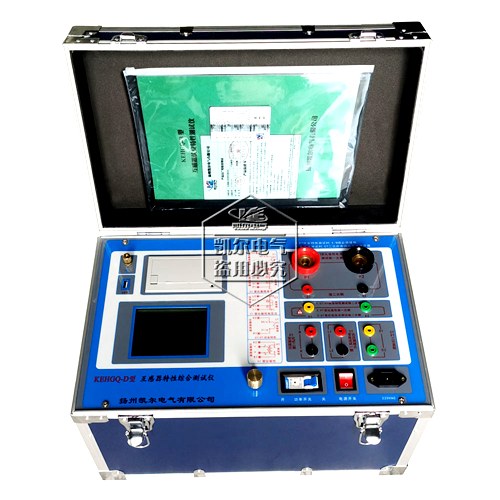

KEHGQ-D型 互感器特性综合测试仪（全功能款）
一、设计用途
KEHGQ-D型互感器特性综合测试仪设计用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测，符合JJG313-2010标准。
二、主要特征
● 支持检测CT和PT；
● 满足GB1207、GB1208等规程要求；
● 无需外接其它辅助设备，单机即可完成所有检测项目；
● 自带微型快速打印机、可直接现场打印测试结果；
● 操作简便，带有智能提示，使用户更易上手操作；
● 大屏幕液晶，图形化显示接口；
● 按规程自动给出CT/PT（励磁）拐点值；
● 自动给出5％和10％误差曲线；
● 可保存3000组测试资料，掉电后不丢失；
● 支持U盘转存资料，可以通过标准的PC进行读取，并生成WORD报告；
● 小巧轻便≤25Kg，非常利于现场测试。
三、主要测试功能（见下表）
CT | PT |
伏安特性（励磁特性）曲线 | 伏安特性（励磁特性）曲线 |
自动给出拐点值 | 自动给出拐点值 |
自动给出5％和10％的误差曲线 | 变比测量 |
变比测量 | 极性判断 |
比差测量 | 比差测量 |
相位（角差）测量 | 相位（角差）测量 |
极性判断 | 交流耐压测试 |
一次通流测试 | 二次负荷测试 |
交流耐压测试 | 二次绕组测试 |
二次负荷测试 | 铁心退磁 |
二次绕组测试 | |
铁心退磁 |
四、主要技术参数（见下表）
项 目 | 参 数 | |
工作电源 | AC220V±10％ 、50Hz | |
设备输出 | 0～2500Vrms， 5Arms（20A峰值） | |
大电流输出 | 0～600A（可定制1000A） | |
励磁精度 | ≤0.5％（0.2％*读数+0.3％×量程） | |
二次绕组 | 范 围 | 0.1～300Ω |
精 度 | ≤0.5％（0.2％×读数+0.3％×量程） | |
二次实际 | 范 围 | 5～1000VA |
精 度 | ≤0.5％（0.2％×读数+0.3％×量程）±0.1VA | |
相位测量 | 精 度 | 4min |
分辨率 | 0.1min | |
比差 | 精 度 | 0.05％ |
CT变比测量 | 范 围 | ≤25000A/5A（5000A/1A） |
精 度 | ≤0.5％ | |
PT变比测量 | 范 围 | ≤500KV |
精 度 | ≤0.5％ | |
工作环境 | 温度：－10℃ ～ 40℃，湿度：≤90％，海拔：≤2000m | |
尺寸/重量 | 尺寸：410×260×340mm，主机：26kg，附件：3.4kg | |
五、工作条件要求
1、输入电压AC220V±10％、额定频率 50Hz；
2、测试仪应该由带有保护接地的电源插座供电。如果保护地的连接有问题，或者电源没有对地的隔离连接，仍然可以使用测试仪，但是我们不保证安全；
3、参数对应的环境温度是23℃± 5℃。
