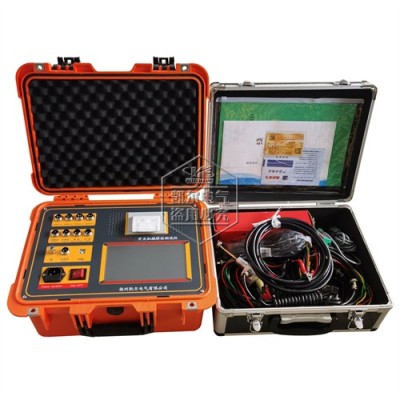

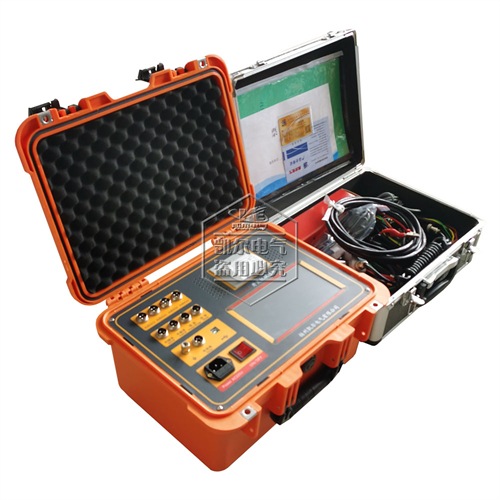

KEKGY-F型 高压开关机械特性测试仪（12断口触摸屏）
一、产品概述:
随着科学技术的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行，机械特性参数是判断断路器性能的重要参数之一。
KEKGY-F型 高压开关机械特性测试仪（12断口型） 依据新近的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004高压开关综合测试仪为设计依据，为进行各类断路器动态分析提供了方便，适用于国内外生产的几乎所有型号金属触头的SF6开关、GIS组合电器、真空开关、油开关和柱上开关，接触器等参数的测试。
二、技术参数
2.1、使用环境
◆输入电源：AC220V±10％ 50Hz±10％
◆大气压力：86～106kpa
◆环境温度：－10～40℃
◆环境湿度：≦80％RH
2.2、安全性能
◆绝缘电阻：＞2MΩ
◆介电强度：电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧。
2.3、基本参数
◆时间：量程 20000.0ms zui小分辩率0.01ms
误差 ① 200 ms档位 0.01ms±0.1ms
② 2000 ms档位 0.1ms±0.1ms
③ 20000 ms档位 1ms±0.1ms
◆速度：量程 20.00m/s zui小分辩率0.01m/s
误差 ① 0-2m/s以内 ±0.1m/s±1个字
② 2m/s以上 ±0.2m/s±1个字
◆行程：
断路器种类 | 量 程 | 分辩率 | 误 差 |
真空断路器 | 50.0mm | 0.1mm | 0.1±1个字 |
SF6断路器 | 300.0mm | 1mm | |
少油断路器 | 600.0mm |
◆电流：量程0- 20.00A ，分辩率0.01A
◆输出电源：DC 0～300V数字可调 / 20A（瞬时工作），分辨率1V。
◆外形尺寸：360mm（长）×280mm（宽）×300mm（高）
◆仪器重量：10kg
三、性能特点
3.1、性能
◆时间：12个断口的固有分、合闸时间，同相同期、相间同期；
◆重合闸：每断口的合－分，分－合，分－合－分过程时间：一分时间、一合时间、二合时间、金短时间、无电流时间值；
◆弹跳：每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形，每断口的分闸反弹幅值；
◆速度：刚分、刚合速度，zui大速度，时间－行程特性曲线；
◆行程：总行程，开距，超行程，过冲行程，反弹幅值；
◆电流：分、合闸线圈的分、合闸电流值、电流波形图；
◆动作电压：机内提供DC0～300V/20A数字可调断路器动作电源，自动完成断路器的低电压动作试验，测量断路器的动作电压值。
3.2、特点
◆适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验；
◆抗干扰能力强，在500KV变电站旁路母线带电的情况下，也能轻松试验，精确测量；
◆加速度传感器（选配），直线传感器，旋转传感器，安装也非常方便、简捷；
◆开关动作1次，就能得到开关机械特性试验所有数据及相应的波形图谱；
◆主机可存储现场试验数据，机内实时时钟，便于存档保存试验日期、时间；
◆主机大屏幕、宽温度、直透视、背景光液晶、全中文显示所有数据及图谱，液晶对比度电子调节、断电记忆；
◆中文菜单操作，使用方便。仪器内置打印机，可随时快速打印所有数据及图谱；
◆仪器配有数据分析管理软件，可与PC机联机操作，试验结果可输出到各类针式、激光或喷墨打印机打印试验报告，使现场试验计算机化；
◆刚分、刚合速度选择及自定义功能，根据需要设定，任意分析，适用于国内外任何一家开关厂生产的任意型号开关的测速。
