一、概述：

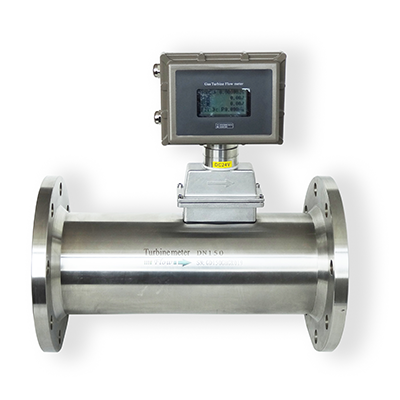

SK-LWGQ系列温压补偿型气体涡轮流量计集气体涡轮流量传感器与流量积算仪于一体，是石油、化工、电力、冶金工业与民用锅炉等燃气计量和城市天然气、燃气调压站计量及燃气贸易计量的仪表。
二、温压补偿型气体涡轮流量计工作原理：
当气流进入流量计时，首先经过特殊结构的整流器并加速，在流体的作用下，涡轮克服阻力矩和摩擦力矩开始转动。当力矩达到平衡时，转速稳定，涡轮的转速与气体流量成正比，并通过旋转的发讯盘上的磁体周期性地改变磁场，从而使脉冲发生器输出频率与流速成正比的脉冲信号。转换器中的微处理器对脉冲信号进行计数和计算处理得到工况流量，同时检测介质的温度和压力，按体积修正模型将工况体积流量转换为标准体积流量并进行累积得到标准体积总量。
三、温压补偿型气体涡轮流量计技术参数：
1、仪表口径：25、40、50、65、80、100、125、150、200、250、300采用法兰连接
25、40、50可采用螺纹连接
2、精度等级：±1.5%R（±1%R需特制）
3、量程比：1:10；1:20；1:30
4、介质特性：无杂质 中低流速气体
5、执行标准：GB/T18940-2003
6、介质温度：-30~80℃
7、环境温度：-20~60℃
8、相对湿度：5~90%
9、大气压力：86KPa~106KPa
10、流量计本体材质：本体304或者铸铝 ；叶轮：防腐ABS或者铝合金
11、供电电源：A.外电源：+24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等
B.内电源：1组3.0V10AH锂电池，电池电压在2.0V～3.0V时均可正常工作。
当电压低于2.0时出现欠压指示
12、信号输出：脉冲信号、4-20mA电流信号、控制信号、通讯输出：RS485通讯
13、防护等级：IP65
14、隔爆等级：ExdIICT6Gb
15、电气接口：M20*1.5内螺纹
