概述

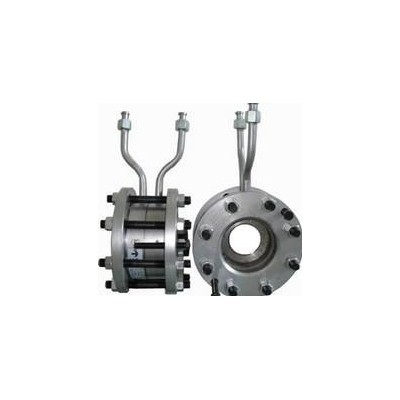

SKLG系列孔板流量计是测量流量的差压发生装置，又称为差压式流量计，由一次检测件（节流件）和二次装置（差压变送器和流量显示仪）组成。广泛应用于气体、蒸汽和液体的流量测量。具有结构简单，维修方便，性能稳定等优点。其基本原理由于节流件的孔径小于管道内径，当流体流经节流件时，流速截面突然收缩，流速加快。节流件后端流体的静压力降低，于是在节流件前后产生静压力差，该静压力差与流体通过的流体流量之间有明确的数值关系。用差压变送器（或差压计）测量节流件前后的差压，实现对流量测量。
孔板流量计节流装置包括环室孔板，喷嘴等。孔板流量计节流装置与差压变送器配套使用，可测量液体、蒸汽、气体的流量，孔板流量计广泛应用于石油、化工、冶金、电力、轻工等部门。
智能节流装置（孔板流量计）是集流量、温度、压力检测功能于一体，并能进行温度、压力自动补偿的流量计，该孔板流量计采用微机技术与微功耗技术，功能强，结构紧凑，操作简单，使用方便。
孔板流量计特点
▲孔板流量计节流装置结构易于复制，简单、牢固，性能稳定可靠，使用期限长，价格低。
▲孔板计算采用标准与加工
▲孔板流量计应用范围广，全部单相流皆可测量，部分混相流亦可应用。
▲标准型节流装置无须实流校准，即可投用。
▲一体型孔板流量计是将三阀组与差压变送器或者多参量变送器组合安装在一起，直接现场安装孔板流量计后组装上附件即可，安装更简单。
智能型孔板流量计特点
▲采用精度佳多参量变送器测量
▲精度佳，完善的自诊断功能
▲智能孔板流量计其量程可自编程调整。
▲智能孔板流量计可同时显示累计流量、瞬时流量、压力、温度。
▲具有在线、动态全补偿功能外，智能孔板流量计还具有自诊断、自行设定量程。
▲配有多种通讯接口
▲稳定性高
▲量程范围宽、大于10：1
智能型孔板流量计变送器技术指标
▲变送器：±0.075%
▲稳定性：优于0.1%FS/年
▲静压：25MPa
▲连续工作5年不需调校
▲可忽略温度、静压影响
▲抗高过压
