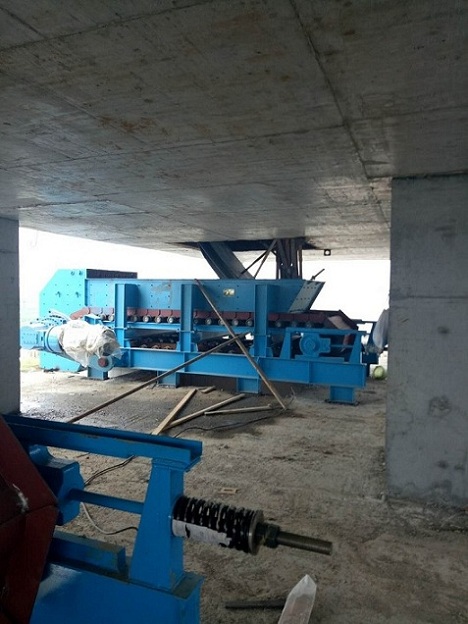

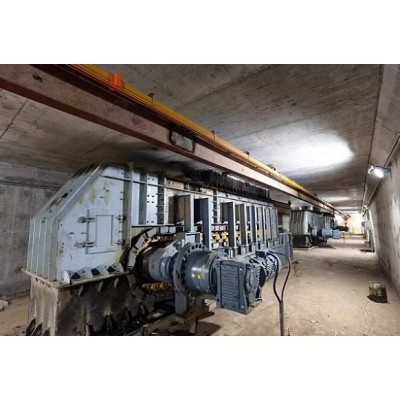

板式喂料机生产过程中的质量检查

板式喂料机产品主要零部件的关键项目和主要项目的制造质量应符合以下规定。

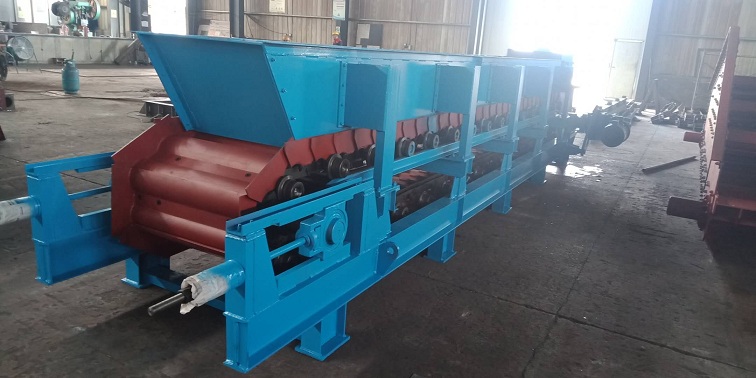

一）链板

a.材料不低于40Mn

b.内链板孔距公差。

检测方式：常规，检测工具：游标卡尺

c.外链板孔距公差

检测方式：常规，检测工具：游标卡尺

d.平面度公差 0.25

e.热处理

f.内外链板HB240-280

g.内外销板HRC36-42

二）销轴

a材料不低干35CrMo

b.热处理HRC40-45（硬度计）

c.外径公差（外径千分尺）

三）滚轮

a.装轴承内孔公差带（内径千分尺）

b.热处理HRC35-40（硬度计）

c.装轴承内孔轴肩对轴心线的重直度公差0.025mm（千分尺）

四）套筒

a.内径公差带（内径千分尺）

b.外径公差。（外径千分尺）

c.热处理HRC40-45（硬度计）

五）轮轴

a.轴承档尺寸公差带（外径千分尺）

b.轴承档粗糙度（样块）

C.热处理HRC241-286

六）链轮(齿块、轮毂)

a.材料不低于ZG310-570

B.齿面热处理HRC45-48（硬度计）

c.孔的尺寸公差带（内径千分尺）

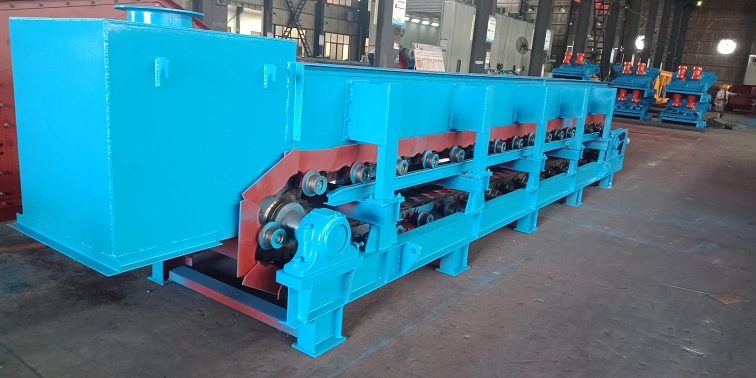

七）输送槽板

a.孔位距公寸带±0.5

b.槽宽公寸带（游标卡尺）

c.压型弧用样板验收。（塞尺）

八）头轴

a.材料不低于40Cr

b.热处理HB241-286（硬度计）

c.轴承档公差带（外径千分尺）

d.轴承档粗糙度（样板）

e.链轮档公差带（外径千分尺）

f.链轮档粗糙度（样板）

九）尾轴

a.材料不低于45号钢

b.热处理HB217-255 （硬度计）

c.轴承档公差带（外径千分尺）

d.轴承档粗糙度（样板）

e.链轮档粗糙度（样板）

十）张紧弹簧

a材料 60SiMn

b.精度等级 二级精度

十一）机架

a.上下轨适高度±1mn

b.上下轨道面对角线尺寸偏差±1mm

c.道轨轨距土1mm

d.上梁直线1/1000,沿纵向全长允差4mm

e.底架对角线之差2/1000

f.沿级向全长允差5mm
