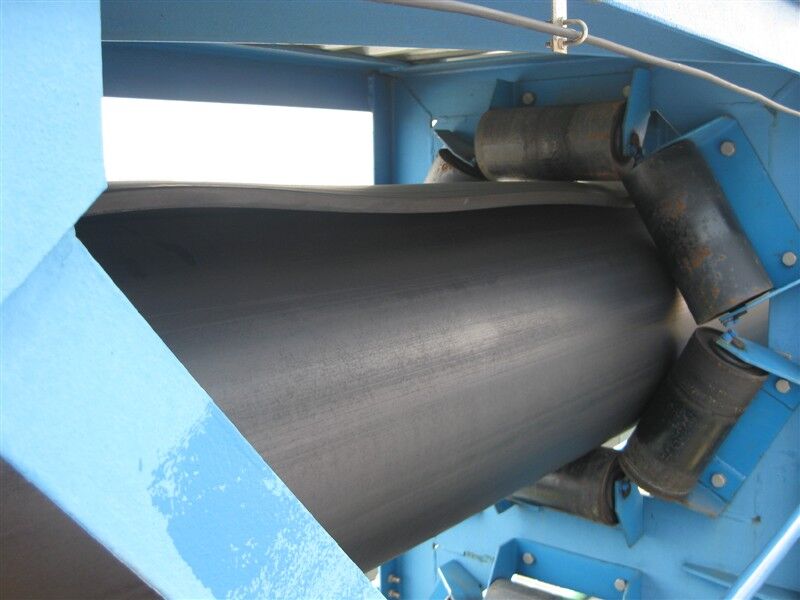

承载和回程分支的输送带卷曲成管形的带式输送机。它是一种兼有管道输送和带式输送的新型输送机， 具有输送倾角大，曲率半径小，机身横截面积小，三维 空间弯曲输送，输送带不跑偏，便于输送线路布置、维 护、管理等优点，但物料的块度受输送带宽度限制，不 宜用于输送线路短而又要多处受料或卸料的场合 (导 辊滚轮式管状带式输送机除外)。用于输送煤炭、矿石、 粮食、水泥、纸浆以及混凝土等各种块状与粉状物料。
吊挂式管状带式输送机
输送带被专用吊具悬挂 的管状带式输送机。它按吊挂方式又可分为吊 挂托辊式、导辊滚轮式和滑车夹沟式三种。
(1) 吊挂托辊式管状带式输送机 用两个吊挂托 辊和一个压辊将输送带卷曲成管状，并利用输送带的 凸状边缘把输送带吊挂起来，然后象普通带式输送机 那样依靠摩擦传动原理运行，由驱动滚筒带动输送带 实现物料输送的输送机(图1a)。
(2)导辊滚轮式管状带式输送机 在承载物料的 输送带两边硫化有凸缘，凸缘内有钢丝绳，用于承受驱 动装置产生的张力，凸缘为倾斜支撑滚轮与垂直导向 辊提供导向作用(图1b)。输送带在垂直布置的卸料滚 筒处全部打开，实现垂直卸料。输送机最小曲率半径可 达0.4m。与其它类型管状带式输送机相比，其突出优 点是便于实现多点受料与多点卸料。
(3)滑车夹钩式管状带式输送机 输送带具有特 制的榫状边棱，专用吊具夹持在两榫状边棱的接合部 位，使输送带的横截面成为扁管形，在其中装载物料。 吊具上部是一个有4个滚轮的小车，靠滚轮吊挂在导 轨的下翼缘上(图1c)。吊具间距为1.2~1.5m，各吊 具间用钢丝绳联接，形成一个封闭回路。驱动力由传动 滚筒传给输送带，带着各个吊具在导轨上一起运行。在 经过各滚筒时，输送带脱开吊具并展平。在受料区与卸 料区，输送带被成槽托辊引导，由平形逐步过渡到U 形，然后再形成管形并被吊具夹持与吊起。为了使回程 分支的输送带也成为管形， 输送带在绕过卸料滚筒 (或 张紧滚筒)之后需要翻转 180°，而在尾部滚筒之前，输 送带还要翻转180°才能恢复 原状。这种输运机在中国应 用较多，是一种较为成熟的 吊挂式管状带式输送机。
