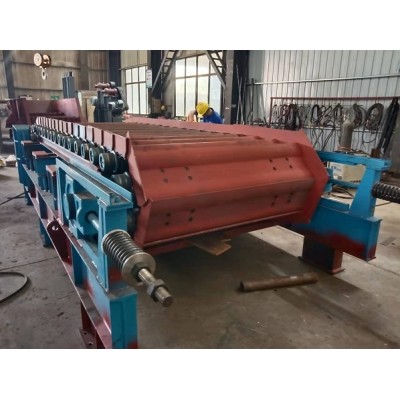

WBZ1100×12500重型板式喂料机技术文本
一）总体参数
规格 WBZ1100×12500mm
物料粒度mm 600
设备重量t ～35.6
喂料宽度mm 1100
头尾轴中心距mm 12500
输送速度m/s ～0.116
功率kW 30
输送倾角°22
输送量t/h 200～250
安装方式 左装/右装
二）技术参数
2.1槽板型号 WBZ1200
材质 16Ｍn
底板厚度mm 16
加工方式 双圆弧形、冷压成型
2.2链条 坦克履带链
型号 T203MB
2.3机架
卸料区段 采用上托链轮、中部重轨组合式支重，轮布置密度大，能承受较大冲击载荷
上托链轮 滚动轴承组合式
轮体材料 45钢
热处理方式 表面高频淬火
表面硬度 HRC50～55
下托轮 滚动轴承组合式
轮体材料 45钢
热处理方式 表面高频淬火
表面硬度 HRC50～55
2.4主动链轮装置
主动轴材料 40Cr合金钢
热处理方式 调质
硬度 HB220-250
主动链轮
节圆直径mm Φ689
齿数 21
节距mm 203
轴承型号 23048CA/W33调心滚子轴承
使用润滑脂类型 二硫化钼润滑脂
2.5从动链轮装置
从动轴 材料 40Cr合金钢
热处理方式 调质
硬度 HB220～250
从动链轮材料 ZG310-570
热处理方式 表面高频淬火
表面硬度 HRC48～53
轴承型号 22222CA/W33调心滚子轴承
使用润滑脂类型 二硫化钼润滑脂
拉紧装置 截锥涡卷弹簧拉紧
2.6驱动装置
电动机 1台
型号 YVF2-200L-4-30
功率kW 30
转速r/min 1470
电压V 380
防护等级 IP54
绝缘等级 F
频率Hz 50
减速机 1台
型号 P2KA16-450行星齿轮减速机
速比 450
安装形式 扭力臂安装
逆止器 减速机集成
WBZ1100×12500mm重型板式喂料机供货范围
序号 设备及部件名称 数量或规格 厂家
1 重型板式给料机 WBZ1100×12500mm 江苏联源机电科技股份有限公司
1.1传动装置 1套 江苏联源机电科技股份有限公司
1.1.1减速器（含锁紧盘、扭力臂、逆止器） P2KA16-450（1台）
1.1.2电动机(变频调速) YVF2-200L-4-30（1台）
1.2机架 1套 江苏联源机电科技股份有限公司
1.2.1滚轮装置（上托链轮、下托轮）1套 江苏联源机电科技股份有限公司
1.2.2导料板、罩壳 1套 江苏联源机电科技股份有限公司
1.3头轮装置 1套 江苏联源机电科技股份有限公司
1.4尾轮装置 1套 江苏联源机电科技股份有限公司
1.5链条 1套
1.6槽板 1套 江苏联源机电科技股份有限公司
1.7安装地脚螺栓 1套 江苏联源机电科技股份有限公司
2 随机配件 1套（上托链轮2只+槽板1块）
3随机技术资料 1套 江苏联源机电科技股份有限公司
