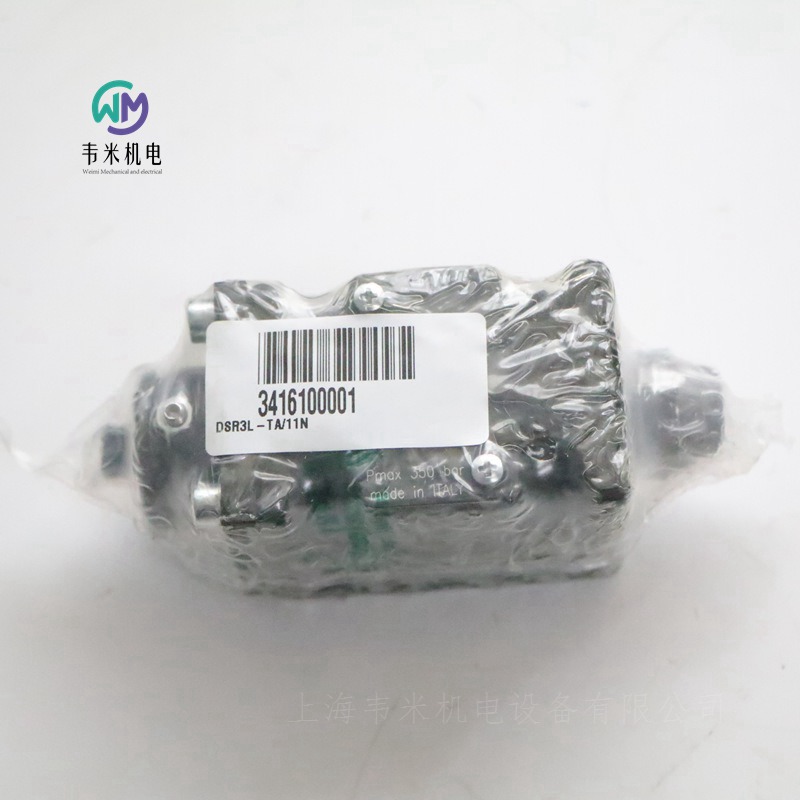

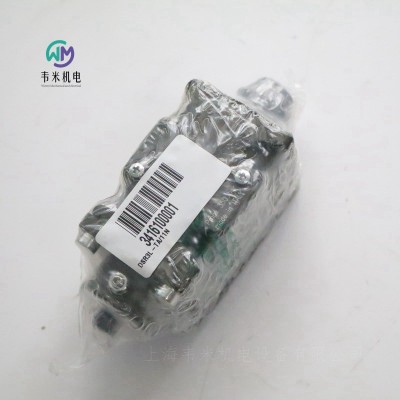

意大利迪普马DUPLOMATIC凸轮式方向控制阀
DSR3
序列号 11
板式安装
ISO 4401-03 (CETOP 03)
工作压力 350 bar
公称流量 75 l/min
— DSR3*阀是凸轮式4通方向控制阀，安装面尺寸符合 ISO4401 (CETOP RP121H)标准。
— 阀体由高强度铸铁制造而成，阀体内铸有宽大的流道，以减少压力损失。
— 该阀分为轻型（短型）和重型（长型）两种形式，2位带弹簧复位或者2位带双重机械控制。
— 为了实现灵活安装，阀的操作滚轴可置于和安装面成90°的位置。
— 此阀可用作液压缸行程终端控制，速度选择器（无补偿），液压安全装置，以及液压轴方向控制。
技术参数（在温度50°C，油液粘度36 cSt条件下测得）
工作压力：
油口 - P A B 350bar
油口 - T 25bar
公称流量 75l/min
环境温度范围 -20 / +50°C
油液温度范围 -20 / +80°C
油液粘度范围 10 ÷ 400cSt
油液允许的污染等级 根据 ISO 4406: 1999 等级 20/18/15
推荐油液粘度 25cSt
重量：
DSR3L-TA 1.1kg
DSR3L-R 1.2kg
DSR3H-TA 1.2kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL 或者HM 时，使用NBR 密封。对于HFDR 油液（磷酸酯），使用FPM 密封（代号V）。
当工作油温高于80 °C 时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。.
安装
具有弹簧对中和复位的阀可在任意方向安装； 不带弹簧的R阀芯机能必须纵向轴水平安装。阀可通过螺钉或者螺栓安装在平面上，安装面的平面度和粗糙度等级必须等于或者高于图中所示的值。如果平面度或者粗糙度达不到要求的最小值，则阀和安装面之间很容易发生油液泄露。
注释： 阀提供时，滚轴位置和安装面垂直。安装时若需要可将滚轴按相对标准位置旋转90° ：
- 拧松锁紧螺母和沉头六角螺钉直至阀芯和相应的滚轴能够自由运动。
- 将阀芯和滚轴旋转90° 。
- 锁紧固定螺钉，小心防止其进入阀芯的抗旋转槽，并且不要阻碍阀芯的运动。
阀紧固螺栓
4个 紧固螺栓 SHC ISO 4762 M5x30
锁紧扭矩 5 Nm (8.8级螺栓)
安装板
型号 PMMD-AI3G 带底部油口 3/8” BSP
型号 PMMD-AL3G 带侧面油口 3/8” BSP
意大利迪普马DUPLOMATIC凸轮式方向控制阀订货型号：
DSR3L-TA/11N
DSR3L-R/11N
DSR3H-TA/11N
意大利迪普马DUPLOMATIC先导式减压阀Z4M系列
叠加式
ISO 4401-05
高工作压力 320 bar
Z4M叠加式阀是一种先导式减压阀，其安装面尺寸符合
ISO 4401（CETOP PR 121H）标准。
该阀可用于减小二次回路压力，能够保证控制压力的稳定性，甚至改变通过阀的流量。
该阀能快速安装在符合ISO 4401-05 （CETOP 05）标准的换向阀下，无需油管连接。
通常供货时带沉头内六角调整螺钉，锁紧螺母以及 大调整限位装置。
该阀可提供4种不同的压力调整范围， 高压力320 bar。
液压功能
Z4M*-I： P管路减压，T口泄油。
Z4M*-A：A管路减压，B管路为全压。
Z4M*-B：B管路减压，A管路为全压。
参数
大工作压力 320bar
控制管路P的 大流量 80l/min
自由管路的 大流量 100l/min
泄油管路的流量 ≤0.07l/min
环境温度范围 -20 / +50℃
油液温度范围 -20 / +80℃
油液粘度范围 10 ÷ 400cSt
油液允许的污染等级 根据 ISO 4406:1999等级 20/18/15
推荐油液粘度 25cSt
质量 2.7kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液，使用FPM密封（代号V）。
意大利迪普马DUPLOMATIC先导式减压阀订货型号：
Z4M5-I/50
Z4M3-I/50
Z4M4-I/50
意大利迪普马DUPLOMATIC平衡阀ZC2
板式安装
ISO 4401-03 (CETOP 03)
工作压力 350 bar
流量 25 l/min
ZC2型平衡阀类似于减压阀，除了减小P口到工作油口A的压力外，当下游液压回路（工作油口A）的压力值超过设定值时，允许油液从A口流向T口（其主要用于使液压回路平衡或负载平衡)。
该阀的安装面尺寸符合ISO 4401(CETOP RP121H)标准，B口不使用。
技术参数（在油温50°C，油液粘度 36 cSt条件下测得）
工作原理 350bar
流量 25l/min
环境温度范围 -20/+50℃
油液温度范围 -20/+80℃
油液粘度范围 10 ÷ 400cSt
油液允许的高污染等级 根据 ISO 4406:1999 等级 20/18/15
推荐油液粘度 25cSt
重量 1.3kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液（磷酸酯），使用FPM密封（代号V）。
安装
在不影响正确操作的情况下，ZC2型阀可安装在任何位置上。阀可通过螺钉或者螺栓安装在平面上，安装面的平面度和粗糙度等级必须等于或者高于图中所示的值。如果平面度或者粗糙度达不到要求的小值，则阀和安装面之间很容易发生油液泄露。
意大利迪普马DUPLOMATIC平衡阀订货型号：
ZC2-P4/51
意大利迪普马DUPLOMATIC背压阀
序列号 10
叠加式
ISO 4401-03 (CETOP 03)
高工作压力 350 bar
工作原理
-PBM3叠加式阀是一种直动式三通压力调节器，其安装面尺寸符合ISO 4401 （CETOP RP121H) 标准。
-该阀用于调整液压执行机构的回油压力，以便输入油液自由流动。
-该阀通常用于液压缸竖直安装的情况下，用于平衡液压缸活塞杆产生的重力。
技术参数 （在油温50°C，油液粘度 36 cSt条件下测得）
大工作压力 350bar
单向阀开启压力 3,5bar
单向阀大流量 B→B1 （∆p 8 bar） 50bar
控制管路 B1→B大流量 50l/min
自由管路 P, A, T大流量 75l/min
环境温度范围 -20 / +50°C
油液温度范围 -20 / +80°C
油液粘度范围 10 ÷ 400cSt
油液允许的高污染等级 根据 ISO 4406:1999等级 20/18/15
推荐油液粘度 25cSt
重量 1.6kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液（磷酸酯），使用FPM密封（代号V）。当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。
意大利迪普马DUPLOMATIC背压阀型号：
PBM3-SB2/10N/S
PBM3-SB3/10N/S
PBM3-SB4/10N/S
意大利迪普马DUPLOMATIC节流阀ERS4M
叠加式
CETOP 05
p max 320 bar
工作原理
-该阀是一种不带补偿的流量控制阀。该阀内置单向阀，允许流体反向自由流动。该阀为叠加式，其安装尺寸符合CETOP和ISO标准。
-无需油管，通过螺栓或螺钉，即可将该阀快速与其它CETOP 05阀装配组合成叠加阀组。
-通常供货时，带SICBLOC旋钮。该旋钮带有刻度指示并可自锁。操作时按下同时旋转
液压功能：
-功能“SA”： 用于需要控制由执行机构流入管路A的流量的情况。
-功能“SB”： 用于需要控制由执行机构流入管路B的流量的情况。
-功能“D”: 分别控制执行机构两腔的排出油量。
-功能“RD”: 分别控制执行机构两腔的输入流量。
-该阀各种型号均内置有单向阀，允许反向自由流动。(开启压力0.5 bar).
技术参数 (在油温50℃，油液粘度36cST条件下测得)
大工作压力 320bar
单向阀开启压力 0.5bar
控制管路的大流量 80l/min
自由管路的大流量 100l/min
环境温度范围 –20 ~ +50℃
油液温度范围 –20 ~ +70℃
油液粘度范围 2,8 ~ 380cSt
推荐过滤精度 ≤ 25µm
推荐油液粘度 25cSt
重量 3.1kg
液压油
通常应使用防泡沫剂和抗氧化剂的矿物油。
意大利迪普马DUPLOMATIC节流阀订货型号：
ERS4M-SB/40
意大利迪普马DUPLOMATIC节流阀MERS
叠加式
ISO 4401-03
高工作压力 350 bar
该阀是一种叠加式的不带压力补偿的流量控制阀， 集成单向阀允许油液反向自由流动。其安装面尺寸符合ISO 4401标准。该阀可通过螺栓或螺钉与其它符合CETOP 03标准的阀组合成叠加阀组，无需油管连接。
该阀还可以提供一种可逆形式 (G*型)。进油节流和出油节流的选择，取决于其在带O型圈安装板上的安装方向。
各型号阀均集成单向阀，允许油液反向自由流动（开启压力0,5 bar）。
通常供货时带六角调整螺钉。
结构
“SA”：控制由执行机构流入管路A的流量。
“SB”：控制由执行机构流入管路B的流量。
“D”： 分别控制执行机构两腔的排出流量。（标准）
“RD”：分别控制执行机构两腔的输入流量。
“G*”：可逆型阀。
技术参数 （在油温 50°C，油液粘度 36 cSt条件下测得）
大工作压力 350bar
单向阀开启压力 0.5bar
控制管路 大流量 50l/min
自由管路 大流量 75l/min
∆p10 bar时的 小控制流量 ≤0.060l/min
环境温度范围 -20 / +50℃
油液温度范围 -20 / +80°C
油液粘度范围 10 ÷ 400cSt
油液允许的污染等级 根据 ISO 4406:1999等级 20/18/15
推荐油液粘度 25cSt
重量 1.3kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液，使用FPM密封（代号V）。
意大利迪普马DUPLOMATIC节流阀订货型号：
MERS-RD/50
MERS-D/50
MERS-SA/50
MERS-SB/50
力士乐REXROTH节流阀QTM3
系列10
模块化版本
ISO 4401-03
大压力350巴
工作原理
-这是一个带止回阀的无补偿流量控制阀，用于反向自由流动。它是模块化版本，安装表面符合ISO 4401标准；它可以在不使用管道的情况下快速组装，但只使用合适的拉杆或螺栓，从而形成紧凑的模块化组。
-它也可作为可逆阀（G*版本）提供。根据阀门朝向or子板的方式，控制以仪表输入或仪表输出的方式进行。
-内置止回阀允许反向自由流动（开启压力为0.5巴）。
-它配有内六角调节螺钉。
性能（在50°C下用粘度为36 cSt的矿物油测量）
大工作压力 350bar
止回阀开启压力 0.5bar
受控管线中的大流速 50升/分钟
自由管线中的大流速 75升/分钟
Δp 10 bar时的小控制流量 ≤0.060升/分钟
环境温度范围 -20/+60°C
流体温度范围 -20/+80°C
流体粘度范围 10÷400cSt
流体污染程度符合ISO 4406:1999
推荐粘度 25cSt
重量 1.3kg
阀体不提供OR阀座。安装接口是通过插入OR子板来实现的。流量的控制（仪表输入或仪表输出）取决于将阀门组装在子板上的方式。
标准阀门提供磷化黑色表面处理。
阀体上的锌镍表面处理使阀门适合确保长达240小时的耐盐雾性能。（根据UNI EN ISO 9227标准进行测试，根据UNI ENISO 10289标准进行测试评估）。
液压油
根据ISO 6743-4，使用HL或HM型矿物油基液压油。对于这些流体，请使用NBR密封件。对于HFDR型（磷酸酯）流体，使用FPM密封件（代码V）。
在高于80°C的温度下使用流体会导致流体和密封特性更快退化。流体必须保持其物理和化学特性。
意大利迪普马DUPLOMATIC节流阀订货型号：
QTM3-D/10N/S
QTM3-RD/10N/S
QTM3-SA/10N/S
QTM3-SB/10N/S
意大利迪普马DUPLOMATIC节流阀
叠加式
ISO 4401-05 (CETOP 05)
工作压力 350 bar
流量 120 l/min
该阀是一种叠加式流量控制阀，集成单向阀允许油液反向自由流动。其安装面尺寸符合ISO 4401（CETOP RP 12H）标准。
该阀可通过螺栓或螺钉与其它符合ISO 4401-05（CETOP 05）标准的阀组合成叠加阀，无需油管连接。
通常供货时带沉头内六角调整螺钉以及锁紧螺母。逆时针旋转，流量增加。
技术参数 （在油温 50°C，油液粘度 36 cSt条件下测得）
工作压力 350bar
流量 120l/min
单向阀开启压力 0,5bar
环境温度范围 -20 / +50°C
油液温度范围 -20 / +80°C
油液粘度范围 10 ÷ 400cSt
推荐油液粘度 25cSt
油液允许的高污染等级 根据 ISO 4406:1999等级 20/18/15
重量：
QTM5-SA, -SB, -RSA, -RSB 2.3kg
QTM5-D, -RD 2.5kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液（磷酸酯），使用FPM密封（代号V）。
意大利迪普马DUPLOMATIC节流阀订货型号：
QTM5-D/10N/S
QTM5-SA/10N/S
QTM5-SB/10N/S
QTM5-RD/10N/S
QTM5-RSA/10N/S
QTM5-RSB/10N/S
意大利迪普马DUPLOMATIC节流阀
叠加式
ISO 4401-07 (CETOP 07)
工作压力 350 bar
流量 250 l/min
该阀是一种叠加式流量控制阀，集成单向阀允许油液反向自由流动。其安装面尺寸符合ISO 4401（CETOP RP 12H）标准。
该阀可通过螺栓或螺钉与其它符合ISO 4401-07（CETOP 07）标准的阀组合成叠加阀组，无需油管连接。
通常供货时带沉头内六角调整螺钉以及锁紧螺母。逆时针旋转，流量增加。
结构
“SA”： 控制由执行机构流入管路A的流量。
“D”： 分别控制执行机构两腔的排出流量。
各型号阀均集成单向阀，允许油液反向自由流动（开启压力0,7 bar）。
技术参数 （在油温 50°C，油液粘度 36 cSt条件下测得）
工作压力 350bar
流量 250l/min
节流阀口关闭时的泄漏量 ≤ 0,5l/min
单向阀开启压力 0,7bar
环境温度范围 -20 / +50°C
油液温度范围 -20 / +80°C
油液粘度范围 10 ÷ 400cSt
油液允许的高污染等级 根据 ISO 4406:1999等级 20/18/15
推荐油液粘度 25cSt
重量：
QTM7-SA 7.35kg
QTM7-D 7.7kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液（磷酸酯），使用FPM密封（代号V）。
意大利迪普马DUPLOMATIC节流阀订货型号：
QTM7-D/10N/S
意大利迪普马DUPLOMATIC逻辑元件
LC* 插装阀
ISO 7368 - DIN 24342
LP* 盖板
LCM* 带监测逻辑元件
ND 16 - 25 - 32 - 40 - 50 - 63
高工作压力 420 bar
逻辑元件是一类插装阀，适合整体集成块，可提供6种不同的规格。
逻辑元件可通过使用功能性紧凑式阀块，实现复杂的液压回路，具有大流量且低压降的特点。
逻辑元件由插孔符合ISO7368 / DIN 24342的插装阀和控制盖板组成。盖板包括插装阀的控制油路；部分型号可安装符合ISO4401-03标准的阀，以实现不同的控制功能。在阀座5中插入密封，可获得一种低泄漏型。
— 插装阀由阀套，锥阀芯和复位弹簧组成。锥阀芯可使用标准型，也可以采用带阻尼孔型，该结构适用于阀开启和关闭时流量平缓控制。
— 有两种不同类型的插装阀可供选择
- Q型: 此阀用于流量和方向控制，或者作为单向阀使用。
A1 - 阀座的面积，定义为参考面积= 1
A3 - 阀套的内圈面积
A2 - 为A3 - A1的面积差
面积比A1/A3为1/1,66。
当作用于面积A1或者面积A2 的压力高于作用于面积A3的压力时，阀开启。
- P型：此阀用于压力控制。
该阀面积A1和A3相等且只允许流向从A到B。
— LCM*是带监测的逻辑元件，用于方向控制、先导以及作为单向阀使用。此类阀经过TÜV认证。可提供规格DN 16, 25, 32, 40和50。
液压油
使用符合ISO 6743-4标准的矿物液压油HL 或者HM 时，使用NBR 密封。对于HFDR 油液，使用FPM 密封（代号V）。
技术参数 (插装阀带盖板)
LC插装阀 大工作压力 420bar
DP*, DPE*, DF1, DF2, LCM型盖板 大工作压力限制 350bar
环境温度范围 -20 / +50℃
油液温度范围 -20 / +80℃
油液粘度范围 10 ÷ 400cSt
油液允许的污染等级 根据 ISO 4406:1999 等级 20/18/15
推荐油液粘度 25cSt
插装阀盖板功能描述：
1、R型盖板，方向控制和单向阀功能，外部先导X：
插装阀先导控制通过X口实现，可由安装面提供或者1/4" BSP管式连接。
ND 40和ND 50规格，外部先导功能可通过使用D型盖板实现，须配合盲板使用，代码1950751 (需单独订购)。
2、D型盖板，方向控制和单向阀功能：
插装阀先导控制通过电磁阀DS3-TA实现(需单独订购)
电磁阀断电= A ↔ B 无流量
电磁阀得电 = A ↔ B 自由流动
3、DZ型盖板，方向控制，且可作为油路中其它插装阀的先导控制：
DZ型盖板可以为其自身的插装阀提供先导控制，同时也可以为与先导油路Z1和Z2连接的其它插装阀提供控制。
先导电磁阀DS3-S10须单独订购
4、DF1型盖板，方向控制和单向阀功能，双重先导：
DF1型盖板通过X和Z1口提供双重先导控制。
先导电磁阀DS3-TA须单独订购。
电磁阀断电 = A↔B 无流量
电磁阀得电 = A → B 自由流动， B → A 无流量。
5、DF2型盖板，方向控制和单向阀功能，两路先导优先控制选择：
插装阀可同时从X和Z1管路获取先导控制油。
集成在盖板中的梭阀，可以自动选择具有较高压力的管路作为先导控制管路 (优先管路)。
先导电磁阀DS3-TA须单独订购。
电磁阀断电 = A ↔ B 无流量
电磁阀得电 = A ↔ B 自由流动
6、Q型盖板，流量控制功能：
通过盖板的行程限制器实现流量控制功能。
为了获取更好的流量控制并防止阀座磨损，通常与QD4型的插装阀配合使用。
7、DP* 型盖板，压力控制功能：
盖板集成了溢流阀，实现压力控制功能。
大调整压力 DP4 = 140 bar - DP6 = 350 bar
顶部盲板1950591须单独订购。
通过电磁阀DS3-SA2实现带电气卸荷的压力控制功能。
(电磁阀需要单独订购)
- 电磁阀断电 = 小压力下卸荷
- 电磁阀得电 = 通过集成溢流阀实现压力控制
通过电磁阀DS3-S2实现带电气卸荷和两级压力的压力控制功能。电磁阀需单独订购。
MCI*-SAT/10 (适用于规格16, 25和32 - 需单独订购)和MCD*-SAT (适用于规格40, 50和63 - 需 单独订购 )
电磁阀断电 = 小压力下卸荷
电磁阀a电磁铁得电 = 通过集成在盖板中的溢流阀实现压力控制
电磁阀b电磁铁得电 = 通过溢流阀 (MCI*或者MCD*)实现压力控制
通过电磁阀DS3-S3实现带电气卸荷和三级压力的压力控制功能。 (电磁阀需单独订购),
MCI*-DT/10 (适用于规格16, 25和32 - 需单独订购)和MCD*-DT/51 (适用于规格40和50 - 需单独订购)
电磁阀断电 = 通过集成在盖板中的溢流阀实现压力控制。
电磁阀a电磁铁得电 = 通过b端溢流阀实现压力控制。
电磁阀b电磁铁得电 = 通过a端溢流阀实现压力控制。
8、DPE* 型盖板，压力控制功能：
通过比例溢流阀PRED3实现压力控制功能
(比例阀需单独订购，见样本81 210).
- 大调整压力 DPE4 = 140 bar - DPE6 = 350 bar
- 比例阀断电 = 小压力处卸荷
- 比例阀得电 = 由比例阀实现压力控制
带监测的逻辑元件
带监测的逻辑元件由方向功能的插装阀和内置电感式接近传感器的盖板组成。
PNP型传感器触点闭合代表 A↔B无流量。
带监测逻辑元件LCM*，在自愿的基础上，经过TÜV检测，并且符合如下标准的应用要求：
▪ UNI EN ISO 4413:2012 - 液压传动 – 系统及其元件的通用规则和安全要求
▪ UNI EN 12622:2014 - 机床安全 - 液压折弯机
▪ UNI EN 693:2001+A2:2011 - 机床 – 安全 – 液压机
▪ UNI EN 201:2010 - 塑料和橡胶机械 - 注塑机 - 安全要求
▪ UNI EN 422:2009 - 橡胶和塑料机械 – 安全要求
功能描述
1、方向控制和单向阀功能的D型盖板机能符号：
插装阀先导控制通过电磁阀DS3-TA实现 (需单独订购)
电磁阀断电 = A → B 无流量
电磁阀得电 = A ↔ B 自由流动
先导控制通过连接板实现， 代码1950751，需单独订购。
2、方向控制和为其他插装阀提供先导的Z型盖板机能符号：
插装阀先导控制通过座式电磁阀DT03-3A实现 (需单独订购 )。 符合ISO 4401-03标准的DN6型油路板 (代码0294329)可以阻止两油路互相流通，从而实现无泄漏或者自由流动。
电磁阀断电 = 密封无泄漏 - A ↔ B 无流量
电磁阀得电 = A ↔ B 自由流动
先导控制通过连接板实现，代码1950751，需单独订购。
意大利迪普马DUPLOMATIC插装阀和盖板订货型号：
LP16DZ/20N
意大利迪普马DUPLOMATIC电气控制快/慢速切换阀RLM3
叠加式
ISO 4401-03
高工作压力 250 bar
RLM3型阀是一种紧凑型集成阀，通过电磁阀的开/关控制来实现流量的快/慢速切换。流量调节通过RPC1 型流量控制阀实现，具有6种调整范围。
快/慢速切换是通过KT08型插装式电磁座阀来实现的。
该阀为叠加式，其安装尺寸符合ISO 4401标准。
RLM3型阀可安装于符合ISO 4401-03标准的电磁换向阀下，无需油管连接，实现对执行机构的方向和速度控制。
技术参数 （在油温 50°C，油液粘度 36 cSt条件下测得）
大工作压力 250bar
控制管路大流量 1 - 4 - 10 - 16 - 22 - 30l/min
自由流动管路大流量 65l/min
小控制流量 0,025l/min
环境温度范围 -20 / +50℃
油液温度范围 -20 / +80°C
油液粘度范围 10 ÷ 400cSt
油液允许的污染等级 根据 ISO 4406:1999等级 20/18/15
推荐油液粘度 25cSt
重量 3.1kg
结构
结构“A”：执行机构A腔出油控制。
结构“T”：电磁换向阀泄油管路T双向速度控制。
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液，使用FPM密封（代号V）。
电磁铁
电磁铁由铁芯和线圈两部分组成。铁芯以螺纹形式安装在阀体内，并且包括浸在油中，可作无摩擦运动的衔铁。内部与回油管路油液接触，保证了散热效果。线圈通过螺纹环固定在铁芯上，可旋转以适应可用的安装空间。
直流或交流的同类型不同电压的线圈具有互换性，更换时无需拆下铁芯。
电磁阀供货时不带电气插头。标准电气插头K1型可单独订货。K2, K7和K8型式的电气插头不能单独订购。
意大利迪普马DUPLOMATIC流量控制阀订货型号：
RLM3A-A10/10N-R230K1
意大利迪普马DUPLOMATIC螺纹插装阀
插装式电磁阀
KT08
序列号 10
插装式
插孔 3/4-16 UNF-2B ISO 725
高工作压力 350 bar
公称流量 50 l/min
-KT08是2通电磁座阀，插装式，可提供常闭(NC)和常开(NO)两种形式，公称流量为50 l/min。
-此阀内泄露低，且随压力增加而减小。
-此阀可提供直流电磁铁或者交流电磁铁两种，并且为了满足各种安装需求，提供了五种不同的电气连接形式。
-每种规格都有手动应急操作可供选择。
技术参数 （在温度50°C，油液粘度36 cSt条件下测得）
大工作压力 bar 350
公称流量 l/min 50
环境温度范围 °C -20 / +50
油液温度范围 °C -20 / +80
油液粘度范围 cSt 10 ÷ 400
油液允许的高污染等级 根据 ISO 4406:1999 等级 20/18/15
推荐油液粘度 cSt 25
重量 kg 0,32
表面镀白锌处理
液压油
使用符合ISO 6743-4标准的矿物液压油HL 或者HM 时，使用NBR 密封(代号N)。对于HFDR 油液（磷酸酯），使用FPM 密封（代号V）。
当工作油温高于80 °C 时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。
电磁铁
电磁铁通常由铁芯和线圈两部分组成。铁芯以螺纹形式安装在阀体内，并且包括浸在油中，可作无摩擦运动的衔铁。内部与回油管路油液接触，保证了散热效果。线圈通过螺母固定在铁芯上，可旋转以适应可用的安装空间。
交流或者直流的同类型不同电压的线圈可以互换。
供电电压波动范围 ± 10% Vnom
大开关频率 10.000 ins/hr
负载率 100%
电磁兼容性(EMC) 符合2004/108/CE
低压 符合2006/95/CE
保护等级：
线圈绝缘 (VDE 0580): H级
浸透：H级
当交流电源通过外置或者内置在 “D” 型插头中的桥式整流器整流供电时，必须使用“R”型线圈。
电气插头
电磁阀提供时都不带插头。带K1型标准电气连接的线圈(DIN 43650)，插头可以单独订购。K2, K7和K8型的连接形式，相应的插头不能单独提供。
叠加式安装板
用于KT08插装式电磁阀
KTM3-P/10N
KTM3-PT/10N
KTM3-D/10N
KTM3-RD/10N
KTM3-SB/10N
意大利迪普马DUPLOMATIC插装式电磁阀订货型号：
KT08-2NC/10N-D24K1
KT08-2NO/10N-D24K1
DUPLOMATIC方向控制阀DSR3L-TA/11N
