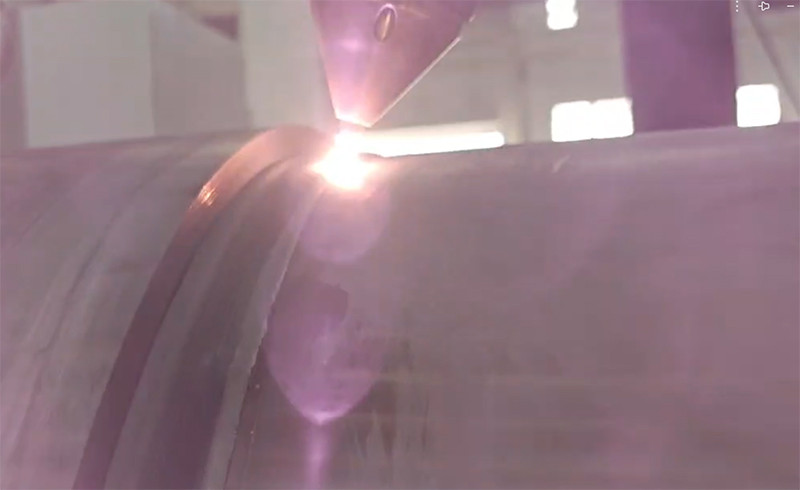

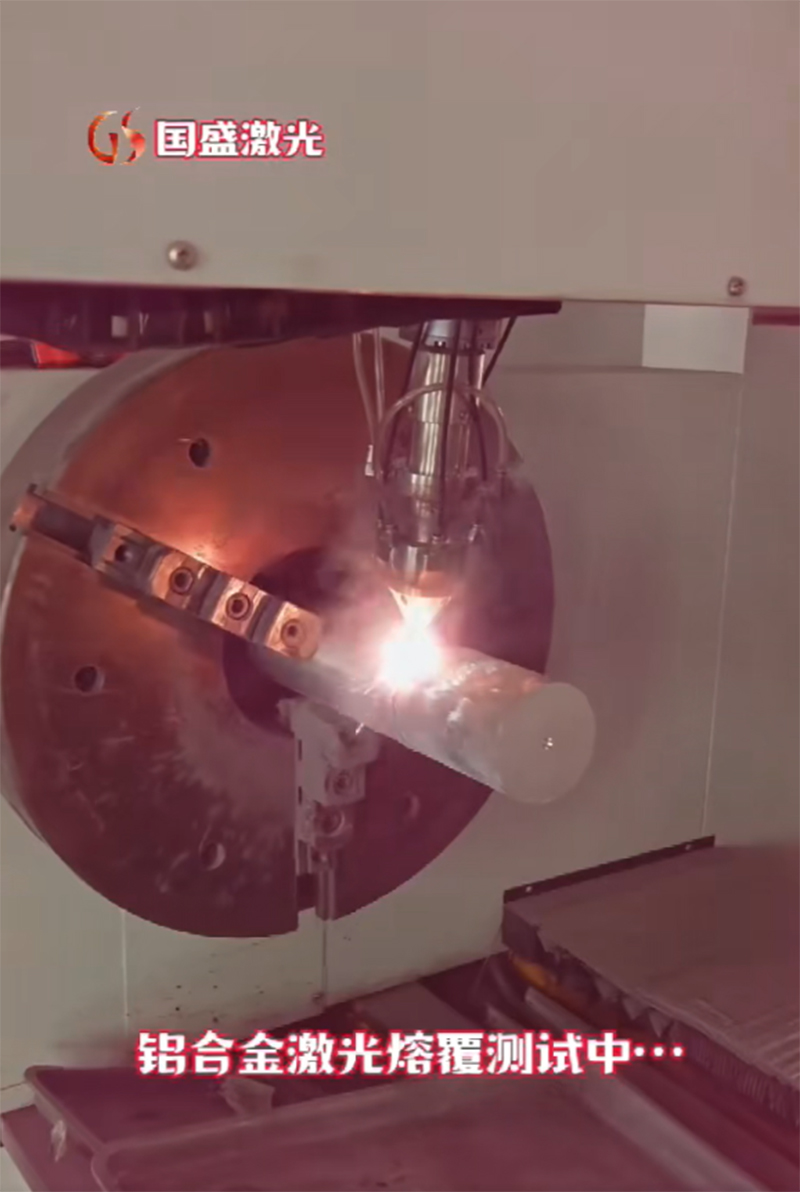

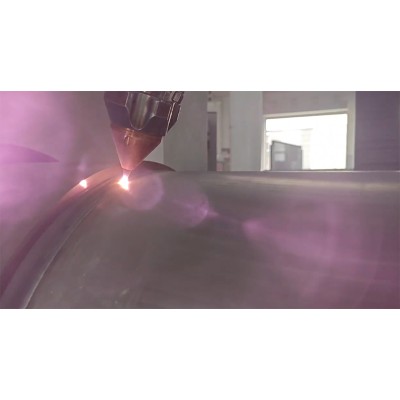

铝合金激光熔覆修复技术适用场景与典型应用案例
铝合金激光熔覆修复技术已在多个工业领域实现规模化应用，以下为典型场景：
1、 航空航天领域
航空发动机的铝合金压气机叶片、机身框架等零件，在服役过程中易因气流冲刷产生磨损或微小裂纹，直接更换成本高达数十万元。通过激光熔覆修复，可在叶片叶尖磨损处形成耐磨熔覆层，修复后零件使用寿命可达新件的 80% 以上，成本仅为更换新件的 1/3-1/5。例如，某航空维修企业采用 Al-Si-Cu 系粉末修复某型发动机铝合金叶片，修复后叶片通过 1000 小时台架试验，性能完全达标。
2、汽车制造领域
汽车铝合金缸体、缸盖的水道孔、气门座圈等部位，易因长期高温、腐蚀导致渗漏或磨损。采用激光熔覆技术修复时，可在受损部位熔覆耐蚀、耐高温的合金层，如在缸体水道孔熔覆 Al-Cr-Ni 系粉末，修复后零件耐蚀性提升 40%，且可承受 150℃以上的长期工作温度。
3、模具与通用机械领域
铝合金压铸模的分型面、浇口套等部位易磨损，传统修复方式(如氩弧焊)会导致模具变形，影响铸件精度。通过激光熔覆修复，选用 Al₂O₃陶瓷复合粉末，熔覆层硬度可达 HV300-400，耐磨性显著提升，模具修复后可再服役 5000-10000 模次;此外，通用机械中的铝合金齿轮、轴承座等零件，也可通过激光熔覆修复磨损表面，延长使用寿命。
铝合金激光熔覆修复技术质量控制与检测标准
为确保铝合金激光熔覆修复件的可靠性，需建立全流程质量控制体系，并通过专业检测验证修复效果：
1、 预处理质量控制
修复前需对基材表面进行脱脂(用丙酮或酒精清洗)、除锈(喷砂或酸洗)、缺陷清理(用激光或机械方式去除裂纹、疏松等缺陷)，确保修复区域无杂质、无氧化层，否则会导致熔覆层结合不良。
2、过程质量监控
可通过实时监测系统(如高速摄像、红外测温仪)监控熔池温度、粉末送粉稳定性，避免出现未熔合、气孔、裂纹等缺陷;同时，需控制熔覆层厚度(单次熔覆厚度通常为 0.1-1mm，多层熔覆时需控制层间温度<100℃)，防止层间开裂。
3、后处理与检测
外观检测：熔覆层表面应平整、无明显凸起或凹陷，粗糙度 Ra≤6.3μm;
无损检测：采用超声波检测(UT)排查内部气孔、未熔合缺陷，采用渗透检测(PT)排查表面裂纹;
力学性能检测：通过拉伸试验检测结合强度，通过硬度计检测熔覆层硬度，通过磨损试验验证耐磨性;
微观组织检测：通过金相显微镜观察熔覆层与基材的结合界面，确保无脆性相、晶粒均匀。
铝合金激光熔覆修复技术行业发展趋势：更高精度、更智能化
随着工业制造对零件性能要求的提升，铝合金激光熔覆修复技术正朝着以下方向发展：
1、 高精度、微区修复技术升级
未来将进一步缩小激光光斑直径(至 0.05mm 以下)，开发 “超精细激光熔覆” 技术，以满足微电子等领域中微型铝合金零件的修复需求;同时，通过多光束协同熔覆，实现复杂曲面(如发动机叶片曲面)的均匀修复。
2、智能化与自动化
结合 AI 算法与机器视觉技术，开发 “自动缺陷识别 - 参数自适应调整 - 修复过程闭环控制” 的一体化系统，减少人工干预，提升修复一致性;例如，通过机器视觉自动识别裂纹位置与尺寸，AI 算法自动匹配激光功率、扫描速度等参数，实现 “无人化修复”。
3、新型熔覆材料研发
研发高性能复合熔覆材料，如铝基纳米陶瓷复合粉末(Al-SiC、Al-TiC)，进一步提升熔覆层的强度与耐磨性;同时，开发 “自修复” 熔覆材料，通过添加形状记忆合金元素，使熔覆层在受热或受力时自动修复微小裂纹，延长零件服役寿命。
结语
铝合金激光熔覆修复加工技术，不仅为受损铝合金零件提供了 “起死回生” 的解决方案，更推动了工业制造向 “资源循环利用”“低碳高效” 转型。随着技术的不断升级与成本的逐步降低，该技术将在更多领域实现规模化应用，成为支撑高端制造与再制造产业发展的核心技术之一。对于企业而言，掌握铝合金激光熔覆修复技术，不仅能降低零件更换成本，还能提升产品竞争力，为可持续发展注入新动力。
