轴瓦作为机械设备中传递载荷、减少摩擦的关键部件，长期运行后易因磨损、疲劳剥落等问题失效。传统更换新轴瓦的方式成本高、周期长，而激光淬火修复加工技术凭借高精度、低损伤、高效节能的优势，成为轴瓦修复领域的主流解决方案。本文将从技术原理、加工流程、核心优势、适用场景及注意事项五个维度，全面解读该技术的应用价值。
一、技术原理：精准调控的 “表面强化魔法”
激光淬火修复加工的核心是利用高能量密度激光束(通常为 CO₂激光或光纤激光)对轴瓦磨损或失效表面进行局部加热。其原理可分为三个关键阶段：
快速加热阶段：激光束聚焦于轴瓦待修复区域，在极短时间内将表面温度提升至材料相变临界点以上，但不熔化基材，避免热变形;
自激冷却阶段：激光束移开后，高温区域通过轴瓦自身基材的热传导快速冷却，促使表面金属形成细小的马氏体或贝氏体组织，大幅提升硬度与耐磨性;
微熔修复阶段：针对轻微磨损或划痕，可通过微调激光参数，使表面极薄一层材料微熔，填补微小缺陷，实现 “修复 + 强化” 一体化。
该过程中，激光能量可通过数控系统精准控制，确保加热区域的深度、范围与硬度均匀，避免对轴瓦内部组织和尺寸精度造成影响。
二、标准加工流程：从检测到验收的全闭环控制
轴瓦激光淬火修复需遵循严格的流程规范，确保修复后性能达到甚至超过新件标准，具体步骤如下：
1. 前期检测与评估
外观与尺寸检测：通过卡尺、千分尺或三坐标测量仪，检测轴瓦内径、外径、厚度及磨损量，确定修复区域范围;
材质分析：采用光谱分析仪确认轴瓦基材，避免激光参数与材质不匹配导致开裂;
缺陷排查：利用渗透检测或超声检测，检查轴瓦是否存在内部裂纹、气孔等缺陷，若缺陷深度超过修复层厚度，需提前处理。
2. 预处理：为激光加工 “扫清障碍”
表面清洁：用酒精擦拭轴瓦表面，去除油污、灰尘;若表面有锈蚀，需用细砂纸打磨至露出金属本色，避免杂质影响淬火质量;

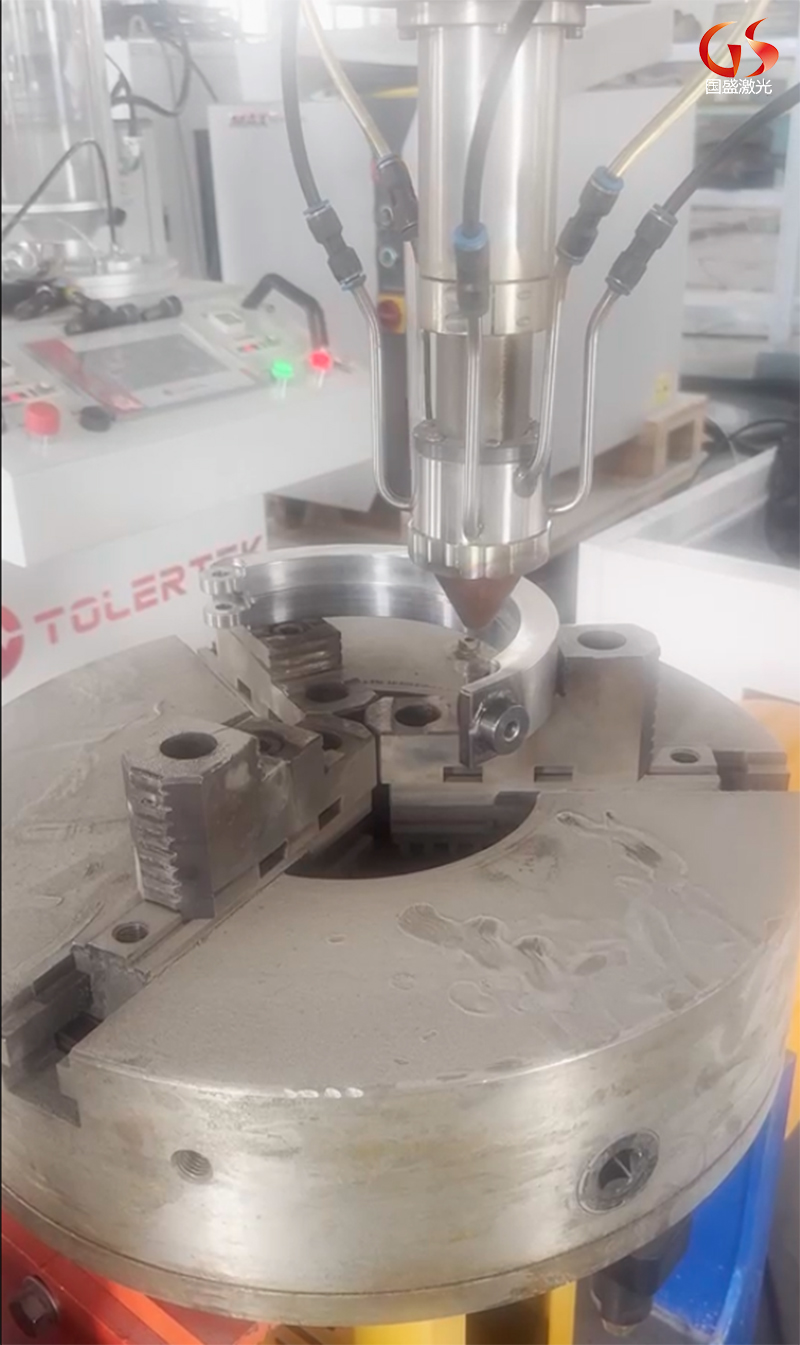

工装固定：将轴瓦固定在数控旋转工作台上(针对圆柱形轴瓦)或平移工作台上(针对异形轴瓦)，确保加工过程中轴瓦无偏移，激光焦点始终对准修复区域。

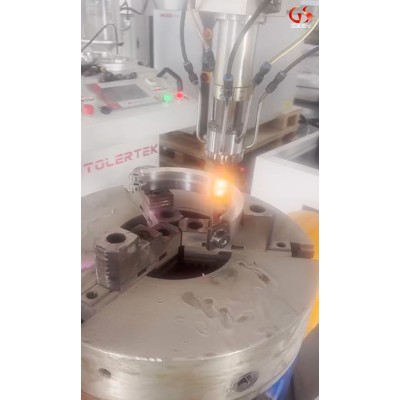

3. 激光淬火加工：核心环节的参数把控
根据轴瓦材质和磨损情况，设定关键参数(以光纤激光为例)：
激光功率：500-1500W(巴氏合金材质功率偏低，避免熔化;铜合金导热快，功率需偏高);
扫描速度：5-20mm/s(速度过快易导致加热不足，硬度不够;速度过慢易造成热影响区过大);
光斑直径：1-5mm(小光斑适用于局部划痕修复，大光斑适用于大面积磨损区域);
搭接率：10%-30%(确保相邻淬火轨迹无间隙，形成连续强化层)。
加工过程中，需通过红外测温仪实时监测表面温度，结合数控系统自动调整参数，避免温度波动导致质量不稳定。
4. 淬火后处理与验收：确保修复效果达标
去应力处理：对淬火后的轴瓦进行低温回火，消除淬火过程中产生的内应力，防止开裂;
精度修整：若淬火后表面存在微小凸起，用砂轮或珩磨机进行精磨，确保轴瓦尺寸公差符合设计要求;
性能检测：通过维氏硬度计检测表面硬度，并进行摩擦磨损试验，验证耐磨性是否满足工况需求;
外观验收：检查修复区域无裂纹、起皮、脱落等缺陷，表面粗糙度 Ra≤1.6μm，即为合格。

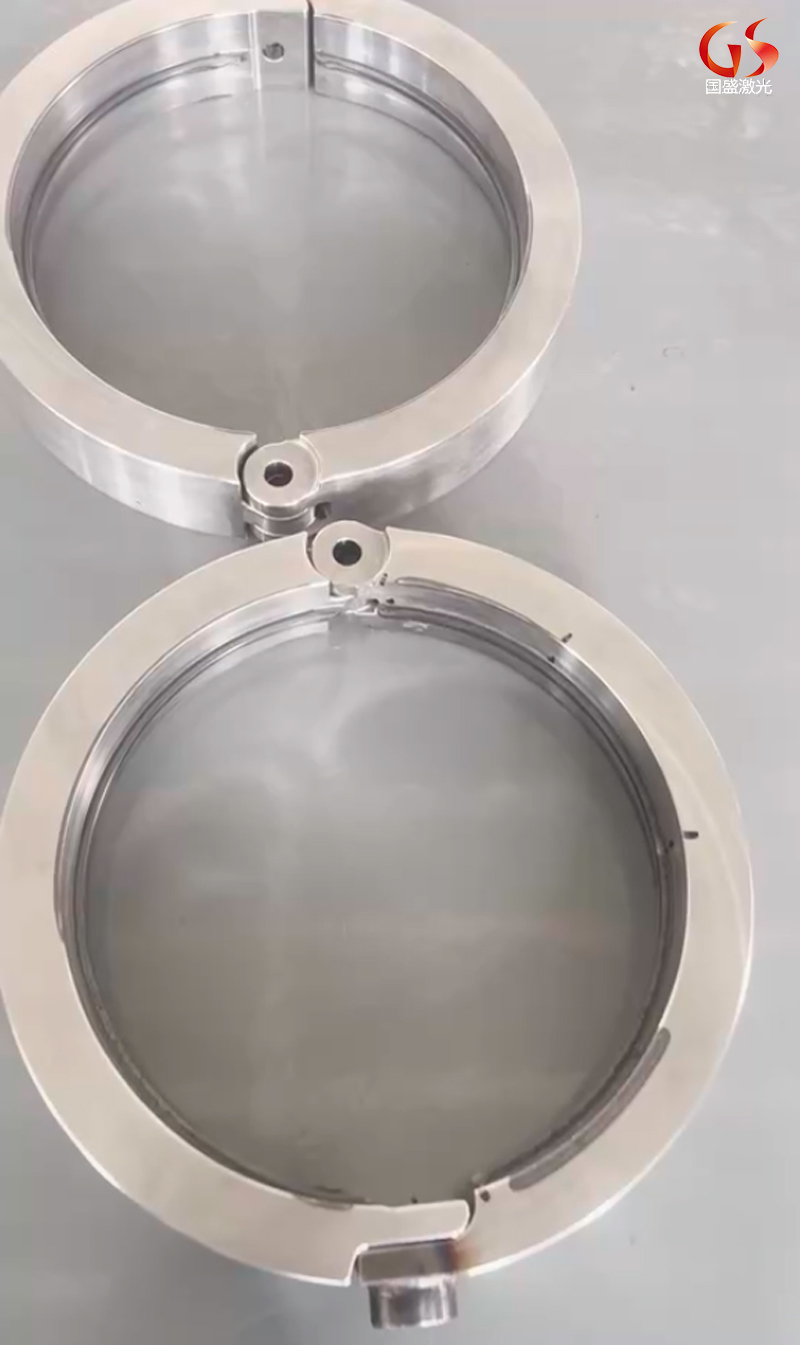

三、 总结
轴瓦激光淬火修复加工技术通过 “精准加热 - 快速冷却 - 微熔修复” 的核心原理，实现了轴瓦的高效修复与性能强化，相比传统方式具有变形小、耐磨性强、成本低等优势，已广泛应用于电力、机床、冶金、船舶等领域的轴瓦维护。在实际应用中，需通过严格的前期检测、参数优化和后处理，确保修复效果达标，同时结合后续维护，延长轴瓦的使用寿命，为企业降低设备运维成本、减少停机损失提供有力支持。
