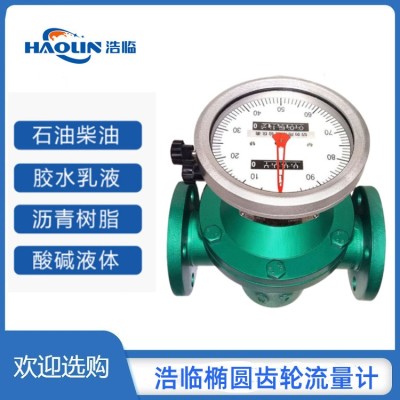

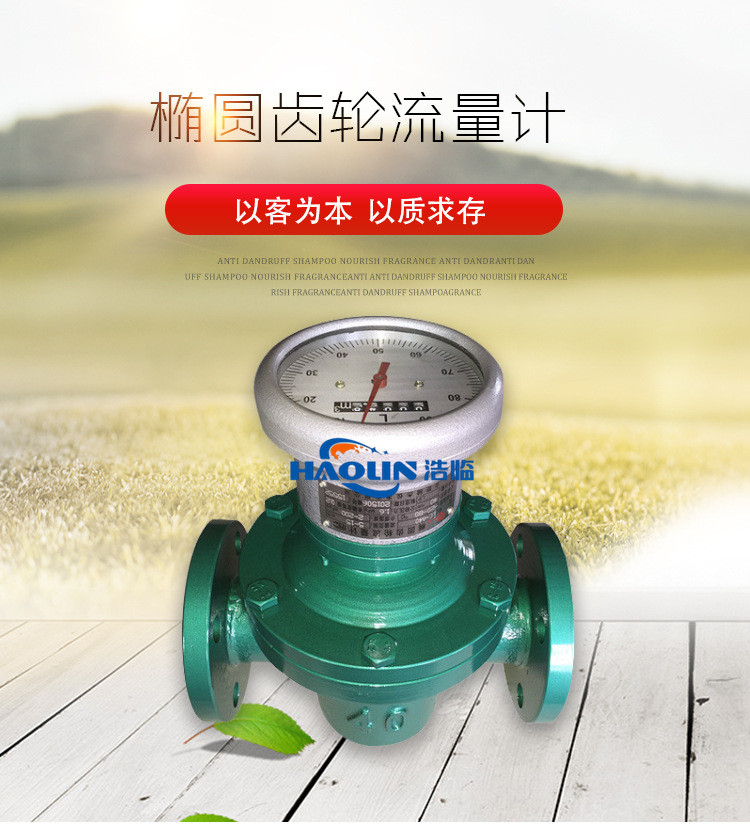

HLZLC椭圆齿轮流量计是计量流经管道内液体流量总和的容积式流量计,该仪表具有测量精度高,受液体粘度影响小,表前不需要安装直管段,广泛用于石油、化工、医药卫生等油类及高粘度介质的累积流量测量。
二、测量原理
在仪表测量室进出两端液体压差的在作用下，一对椭圆齿轮在轴承上不停地转动并排出液体，测出椭圆齿轮的转数即可知道流经仪表液体的总值。设椭圆齿轮旋转一周排出的体积量Q，单位时间椭圆齿轮旋转次数为N，则在该时间内流过的液体体积量为NQ。

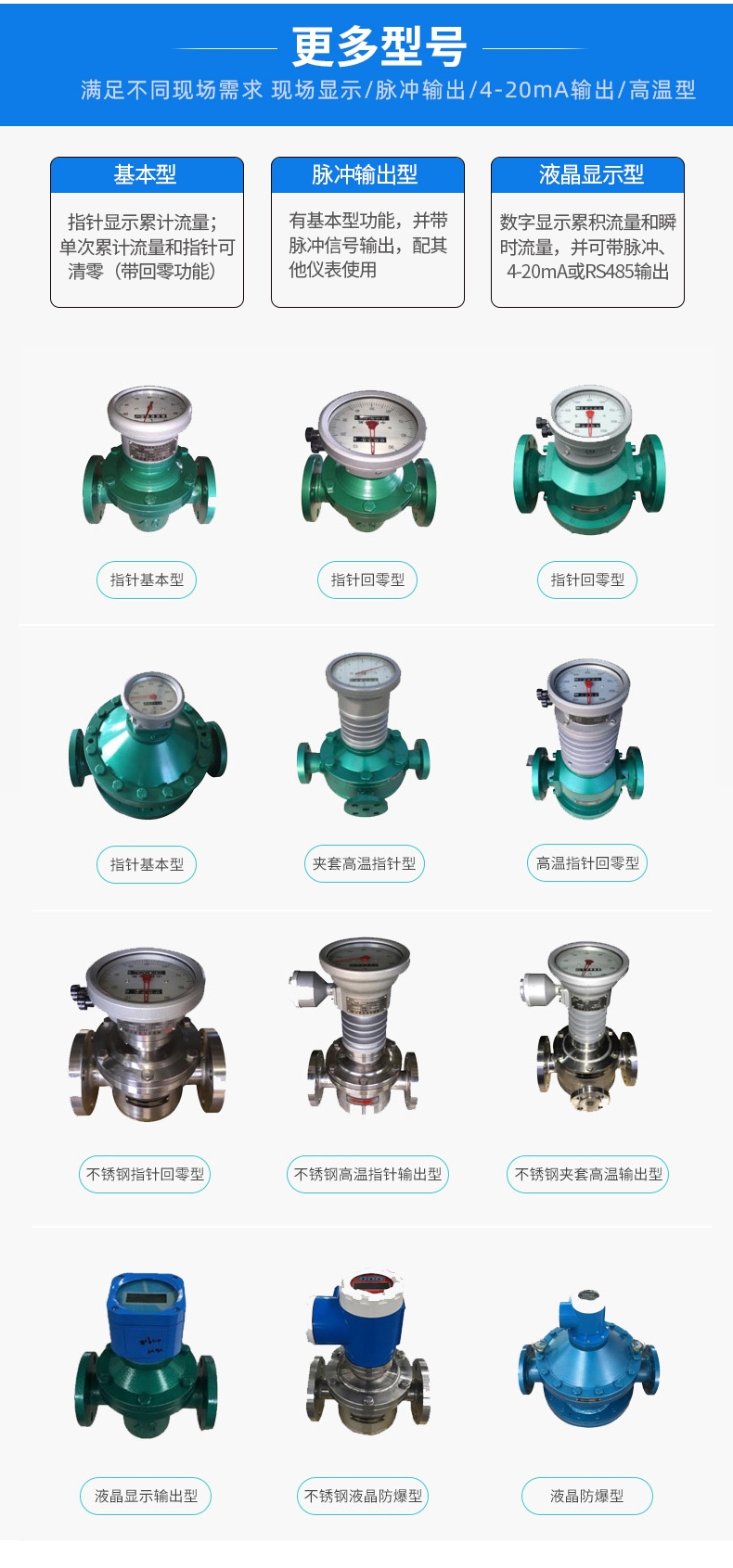

三、产品特点：
1.HLZLC-A型 铸铁椭圆齿轮流量计，广泛用于各种油品及对铸铁不腐蚀液体介质的计量.
2.HLZLC-E型 铸钢椭圆齿轮流量计，用于高压、低腐蚀性介质的计量
3.HLZLC-B型 不锈钢椭圆齿轮流量计，广泛用于有较强腐蚀性液体介质，如酸、碱、盐及有机化合物等的计量
四、主要技术参数:本安防爆: ExiaⅡCTSdⅡBT4
连接方式:法兰连接:DN10～DN200安装方式:水平、垂直 口径系列: DN10，15，20，25，40，50，80，100压力损失:≤0.1MPa
精度等级:普通型0.5级，高精度0.2级
介质压力:普通型1.6MPa,高压型3.2MPa
粘度范围:普通型:0.6～,高粘度200～ 介质温度:普通型＜120℃，高压型＜200℃
表体材质:铸铁、铸钢、不锈钢等
