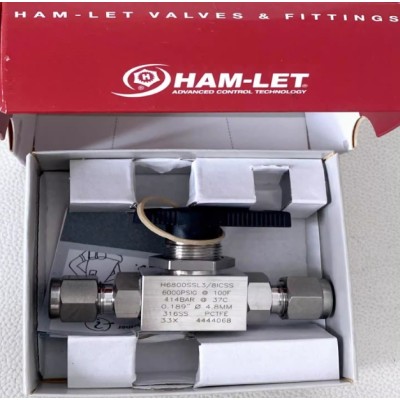

哈姆雷特H6800系列高压仪表球阀
简介：
哈姆雷特H6800系列高压仪表球阀可应用于各种普通场合，也可应用于仪表板。该阀门能够实现密封xing的截断，服务寿命时间长，操作力矩小。经鉴
定，哈姆雷特H6800系列球阀能承受的zui大工作压力为6000磅/平方英寸（psig），在此压力条件下，该阀门能够可靠地执行"开通-截断"操作，或者进
行流向的切换及流通路径的转换。
*该系列产品有直线型结构和角型结构两种。
技术参数
产品名称：高压仪表表球阀
型号规格：H6800-SS-L-8-C-S-S
公称直径：DN3-DN18mm
工作压力：6000psi
阀体材质：不锈钢
连接方式：焊接、螺纹
工作温度：260℃
产品特点：
1、两通式球阀，执行"开通-截断"操作。
2、三通式球阀，执行切换及转换流通路径操作。
3、不锈钢及黄铜阀体结构。
4、zui大工作压力达6000磅/平方英寸（psig），相当于410巴（bar）。
5、zui大工作温度达500℉（260℃）。
6、连接方式（端接）和尺寸在1/16英寸至3/4英寸范围内可变。
7、操作手柄有：彩色尼龙手柄、金属手柄、以及彩色金属ISLT手柄（即：整体式安全比锁标签手柄）。
测试对每个阀门都进行泄漏测试，检查阀门的壳体、密封填料和球芯密封阀座是否存在贯穿泄漏现象。球芯密封阀座的zui大允许贯穿泄漏速率为0.1标准立方
厘米/分钟。进行阀门壳体的泄漏测试时，不允许存在泄漏现象。
填料调整因阀门的用途不同，有时需要对填料进行调整。建议在安装之后和开式使用之前进行初调。关于这部分内容的详细资料，请参阅安装说明书的有关章节。哈姆雷特牌球阀适合在完全关闭或完全开启的位置运行。
安装说明：
锥形螺纹接头(美制锥形螺纹、英制斜螺纹，内螺纹或者外螺纹)
1.在接头的外螺纹上使用聚四氟乙烯(PTFE)胶带，即生料带，或者优质的复合密封剂。当使用生料带时，胶带缠绕不要超过两圈，胶带不要超过接头的端
部。
2.用手旋转阀门和接头，感觉到拧紧时即可。
3.用适当尺寸的扳手，夹持接头的两侧(不要夹持阀体的两侧)，从手紧位置开始，继续拧紧，知道形成一个密封xing的接头为止。
焊接接头：
1.在焊接之前，建议把所有阀门拆开，以免损坏阀座和密封件。
2.如果必须对一个已经完全装配及安装好的阀门进行焊接，则需把阀门置于全开位置，并用冷气持续地清洗阀门。
3.所有焊接工序都必须由经过适当的合格焊工按照既定的操作步骤实施。4.对于承插焊接端口：把导管插入接头中，直到导管抵达底部，接触到止挡为止，然后，退出大约11/6英寸(1.5厘米)，再进行焊接。这样做将有助于避免
遇到太大的静态压力。
通用说明：
从管道输送系统拆除球阀，或者把球阀安装到管道系统中去时，必须用支持扳手夹持末端接头，而不能采用扳手来夹持阀体。管接头(Let-Lok型双卡套压
力接头)
1.把导管插入接头，将其套入接头中。
2.确保螺母处于手紧位置(用手旋转，感觉到紧时的位置)。标记好螺母的相对位置，以便随后参考。
3.从手紧位置开始，再把螺母拧紧1又1/4圈。
注意：对于尺寸为11/6英寸至3/16(2至4厘米)的阀门，只需从手紧位置再把螺母拧紧3/4圈即可。
填料调整：
因阀门的用途不同，有时需要对填料进行调整。
建议在安装之后和开始使用之前进行初调。
1.使用适当的六角凹头螺丝工具，沿逆时针方向旋转固定螺丝，把手柄拆出。
2.把填料螺母拧紧1/8至1/4圈。
3.更换手柄，然后重新拧紧固定螺丝。
