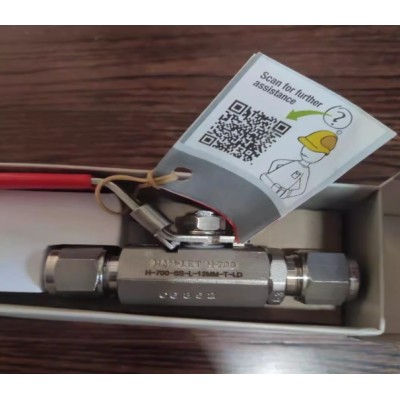

哈姆雷特H700系列两片式球阀
产品概述哈姆雷特H700系列阀门为中压仪表球阀，适用于各种普通用途场合及仪表板。该阀门结构紧凑，端口尺寸较大，允许通过较大的流量，能够实现密封xing
的截断，服务寿命时间长，操作力矩小，哈姆雷特H700系列中压仪表球阀可应用于双向流体管道系统，经鉴定，该系列球阀能够承受的zui大工作压力为
2000磅/平方英寸（即135巴），在此压力条件下，该阀门能够可靠地执行"开通-截断"操作。
产品特点：
1、防bao式阀杆。
2、通风式球芯。
3、不锈钢和黄铜阀体结构。
4、焊接端盖（整体式阀体/一件式阀体）。
5、手柄，可闭锁于"开通"和"截断"两个位置。
6、zui大允许工作压力为2000磅/平方英寸（psig），相当于135巴（bar）。
7、zui高允许工作温度达400℉（204℃）。
8、流量系数（Cv）为1.25至17.35。
9、尺寸范围：1/4英寸至1英寸，或者：6毫米至25毫米。
测试
哈姆雷特H700系列球阀的结构已经通过了耐bao裂、耐穿透和耐shenlou测试。在工厂，对每个哈姆雷特H700系列球阀所进行的标准测试包括：压力为1000磅/平方英寸（即69巴）的氮气渗漏测试。密封阀座环（侧环）所允许的zui
大贯穿阀门壳体的测试不允许有任何渗漏现象。
填料调整
因阀门的用途不同，有时需要对填料进行调整。建议在安装之后和开始使用之前进行初调。关于这部分内容的其他详细资料，请参阅安装说明书的相关章
节。
操作时，哈姆雷特球阀只能处于完全关闭或完全开启的位置。
安装说明：
1.使用要求
只有在规定的压力和温度范围内使用阀门，并满足其材料的抗腐蚀条件，才能够获得阀门的zui大服务寿命。
2.操作要领
打开或关闭阀门时，只需把手柄旋转1/4圈(90度)。
3.阀门的清洁
当阀门处于关闭位置时，球芯腔内可能会存在残留液体。
如果阀门曾经输送过具有Wei险性的流体介质，在拆卸阀门之前，必须对其进行清洁净化。所有参与拆除和拆卸阀门的工作人员应当穿戴适当的防护服装
和安全罩，例如：面罩，围裙，手套等等。
4.阀座和阀杆密封件的更换哈姆雷特H700系列球阀的结构配置包括“贝氏”碟形垫圈，该垫圈对阀杆密封件的磨损具有自动补偿的功能。如果阀杆部位出现泄漏的迹象，则需更换
阀杆密封件。如果出现内部泄露的迹象，则需更换阀座密封件。
拆装步骤如下：
拆卸
用老虎钳把阀门夹住：
1.拆除螺母、弹簧垫圈、手柄、“贝氏”碟形垫圈、止推垫圈和顶部填料。
把拆出的零件放置在一个安全可靠且清洁干净的地方。
2.拆出端接/内部螺母和阀体密封件。
3.把球芯旋转至关闭位置，拆出球芯和阀座密封件检查球芯有无任何表面损坏的迹象。如果没有裂纹、刮痕或者其他表面缺陷，则将其放置在一个清洁干
净且安全可靠的地方。
4.从阀体腔内拆出阀杆和下密封填料。
5.扔掉所有塑料部件，采用合格的哈姆雷特牌零件进行更换。
6.清洁并检查所有金属零件，如有必要，则采用合格的哈姆雷特牌零件进行更换。
说明：
1.必须拧紧端接/内部螺母。
2.必须使用足够的力矩把阀杆螺母拧紧，以便使贝氏碟形垫圈发生偏转/弯曲。
配置Let-Lok型接头的阀门
1.要确保导管的切割端面平直，毛刺已被彻底清除。
2.要确保导管已经被稳当地定位于连接处。
3.用手旋转螺母，当感觉到紧的时候，从该手紧位置开始，用工具再把螺母拧紧11/4圈。
4.任何时候都要用一把适当尺寸的扳手对阀体进行固定。
