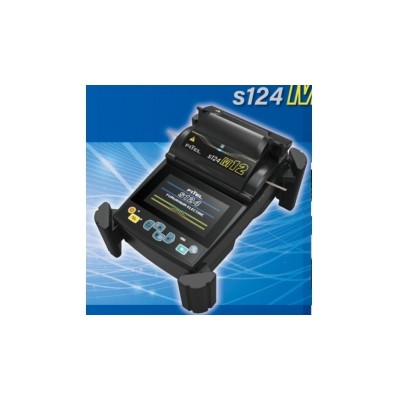

S124M12是一种色带融合剪接器，可以将单个纤维拼接出来至多12纤维丝带。拼接器可用于通过仅更换V槽来剪接200UM纤维的胶带。
特征
12纤维丝带剪接
高速剪接15秒
可互换的V槽系统
200μm涂料纤维色带可通过更改V-GROVE来适用
轻松使用触摸面板和GUI
3个LED灯允许在V槽中方便地加载纤维
Wi-Fi连接允许无线控制和数据管理
S124M12古河带状光纤熔接机技术参数
适用光纤米刑*
SM(ITU-T G.652/G.657A1/G.657A2)
MM(ITU-T G.651)
DS(ITU-T G.653)
NZD(ITU-T G.655)
UBIF(ITU-T G.657B3)
光纤芯数
大到12芯光纤
包层直径
125μm
光纤涂覆层直径 （单芯 带状）
0.25mm,0.90mm
0.25-0.40mm;0.20mm(可选)
光纤切割长度
10mm
平均熔接损耗*2
SM:0.05dB DS:0.08dB
MM:0.03dB NZD:0.08dB
BIF:0.05dB
典型熔接时间
12芯：15秒
单芯：13秒
熔接程序
大300
加热程序
大100
热缩管长度
40mm/60mm
拉力试验
1.96N
放电补偿功能
根据温度和气压自动校正
光纤观察方法
从X/Y轴方向双向观察
显示器
4.3英寸LCD触摸屏
放大倍数
24X
熔接数据存储
近10,000张
自动图像存储
自动存储近100张熔接图像
尺寸
139W x209Dx114H mm(不含垫脚) 179W x246Dx131H mm(含垫脚)
重量
2.0kg(含电池)
数据输出
USB 2.0
电源
AC:100-240V(50/60Hz)
DC:11-24V
电池容量*3
170次熔接和加热
电极寿命
1,500次
操作条件
海拔：0-2000米；防风：15米/秒；
工作温度： -10至+50摄氏度(不结露)
存储条件
-40-+60 ℃(不结露)
S124M12古河带状光纤熔接机标准配置清单
项目名称
型号
数量
S124M12主机
S124M12-X-A-0001
携带箱
HCC-11
锂电池
S947
1
备用电极
ELR-01
1对
交流适配器
S979
1
交流电源线
1
冷却托盘
CTX-03
1
清洁刷
VGC-01
1
电极清洁磨具
D5111
1
配件盒
TCC-01
LCD防反射片
ARS-01
1
快速操作指南
1
操作手册(光盘)
1
光纤夹具
S712A-012
1对
光纤切割工
S326
电热剥纤钳
S218R-PLUS
1
