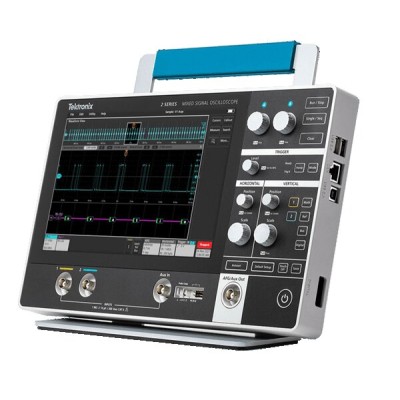

适用于日常调试的紧凑型多功能示波器
2 系列 MSO 拥有多达 4 个模拟通道、500 MHz 带宽、2.5 GS/s 采样率、16 通道 MSO、50 MHz AFG、4 位数字码型发生器、
高级触发和协议解码，集所有功能于一个厚约 1.5” 的紧凑型 外壳中。不管您在何处工作，2 系列MSO 是电子调试和测试 的必选示波器。
2 系列MSO 配备电容式触控屏和专为触控而设计的高度直观 的用户界面，是屡获殊荣的新一代泰克系列示波器中的一
员。共享用户界面和可编程接口使您可以轻松使用泰克所有 的新一代示波器
选配电池组之后，同一台仪器既可在实验室中使用，也可在 现场使用，从而扩展了仪器应用。
凭借大量兼容探头和整套附件，2 系列MSO 成为同类产品中 性能最强大、功能最齐全的仪器，非常适合各种应用领域。
主要性能指标
模拟输入通道
2 路或 4 路输入
带宽
70 MHz、100 MHz、200 MHz、350 MHz 和 500 MHz
采样率
• 2.5 GS/s 半通道
• 1.25 GS/s 全通道
记录长度
每个通道 10 M 个点
垂直分辨率
• 8 位 ADC
• 高分辨率模式下高达 16 位
标准触发类型
边沿、脉宽、欠幅、超时、逻辑、建立和保持、上升/下降 时间和并行总线
标准分析
• 光标：波形、V 条、H 条和 V&H 条
• 测量：37
• 绘图：XY，限值模板
• 数学：基本波形代数、FFT 和高级公式编辑器
• 搜索：搜索任何触发标准
技术规格
除另行指明外，所有技术规格均为典型值。除另行指明外，所有技术规格均适用于所有型号。
型号概述
MSO22 MSO24 模拟通道 2 4 模拟通道带宽 70 MHz、100 MHz、200 MHz、350 MHz 和 500 MHz 500 MHz 保证带宽，4 mV/div - 10 V/div。 采样率 1.25 GS/s 全通道，2.5 GS/s 半通道（交错） 记录长度 10 M 数字通道 16 AFG 输出 1（带 Aux Out 的多路复用）
