主要性能指标
2 条模拟通道和 4 条模拟通道型号
100 MHz, 200 MHz, 350 MHz, 500 MHz, 1 GHz 带宽型号
带宽可以升级 (高 1 GHz)
高 5 GS/s 采样率
所有通道上 10 M 记录长度
>280,000 wfm/s 波形捕获速率
标配无源电压探头，3.9 pF 容性负载和 250 MHz 或 500 MHz 或1 GHz模拟带宽
频谱分析仪 (选配)
频率范围: 9 kHz - 1 GHz (标配)或 3 GHz (选配)
超宽捕获带宽，高可达 3 GHz
任意函数发生器 (选配)
13 种预先定义的波形类型
50 MHz 波形发生
128 k 任意波形发生器记录长度
250 MS/s 任意波形发生器采样率
数字通道 (选配)
16 条数字通道
所有通道上10 M 记录长度
121.2 ps 定时分辨率
串行总线解码、触发和搜索(选配)
串行总线支持 I2C, SPI, RS-232/422/485/UART, USB 2.0, CAN, CAN FD, LIN, FlexRay, MIL-STD-1553, ARINC429 和音频标准
数字电压表/频率计数器 (产品注册后免费)
4 位 DC, AC RMS 和 DC+AC RMS 电压测量
5 位频率测量
技术数据
除另行指明外，所有技术数据都是有保障的数据。除另行指明外，所有技术数据均适用于所有型号。
| MDO32 和 MDO34 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 模拟通道带宽 | 100 MHz | 100 MHz | 200 MHz | 200 MHz | 350 MHz | 350 MHz | 500 MHz | 500 MHz | 1 GHz | 1 GHz |
| 模拟通道 | 2 | 4 | 2 | 4 | 2 | 4 | 2 | 4 | 2 | 4 |
| 上升时间（典型计算值） (10 mV/div 设置，50 Ω 输入端接) | 4 ns | 4 ns | 2 ns | 2 ns | 1.14 ns | 1.14 ns | 800 ps | 800 ps | 400 ps | 400 ps |
| 采样率（1 个通道） | 2.5 GS/s | 2.5 GS/s | 2.5 GS/s | 2.5 GS/s | 2.5 GS/s | 2.5 GS/s | 2.5 GS/s | 2.5 GS/s | 5 GS/s | 5 GS/s |
| 采样率 (2 通道) | 2.5 GS/s | 2.5 GS/s | 2.5 GS/s | 2.5 GS/s | 2.5 GS/s | 2.5 GS/s | 2.5 GS/s | 2.5 GS/s | 5 GS/s | 5 GS/s |
| 采样率 (4 通道) | - | 2.5 GS/s | - | 2.5 GS/s | - | 2.5 GS/s | - | 2.5 GS/s | - | 2.5 GS/s |
| 记录长度（1 通道） | 10 M | 10 M | 10 M | 10 M | 10 M | 10 M | 10 M | 10 M | 10 M | 10 M |
| 记录长度 (2 通道) | 10 M | 10 M | 10 M | 10 M | 10 M | 10 M | 10 M | 10 M | 10 M | 10 M |
| 记录长度 (4 通道) | - | 10 M | - | 10 M | - | 10 M | - | 10 M | - | 10 M |
| 数字通道，配备 3-MSO 选项时 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 |
| 任意函数发生器输出，配备 3-AFG 选项时 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 频谱分析仪通道 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 标配频谱分析仪频率范围 | 9 kHz - 1 GHz | 9 kHz - 1 GHz | 9 kHz - 1 GHz | 9 kHz - 1 GHz | 9 kHz - 1 GHz | 9 kHz - 1 GHz | 9 kHz - 1 GHz | 9 kHz - 1 GHz | 9 kHz - 1 GHz | 9 kHz - 1 GHz |
| 选配频谱分析仪频率范围，配备 3-SA3 选项时 | 9 kHz - 3 GHz | 9 kHz - 3 GHz | 9 kHz - 3 GHz | 9 kHz - 3 GHz | 9 kHz - 3 GHz | 9 kHz - 3 GHz | 9 kHz - 3 GHz | 9 kHz - 3 GHz | 9 kHz - 3 GHz | 9 kHz - 3 GHz |

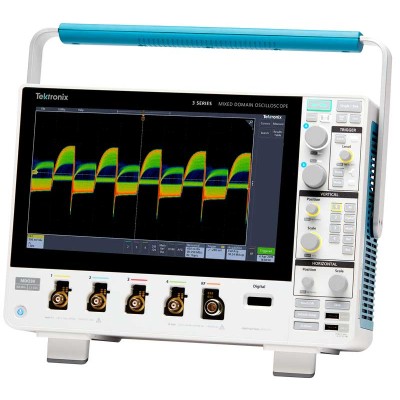

MDO32
混合域示波器，带有两条模拟通道、一个辅助触发输入、一个1 GHz频谱分析仪、一个频谱分析仪输入和一个逻辑分析仪输入
MDO34
混合域示波器，带有 4 条模拟通道、一个1 GHz频谱分析仪、1 个频谱分析仪输入和 1 个逻辑分析仪输入
标配附件
探头
1 GHz 型号
TPP1000，1 GHz 带宽，10X，3.9 pF。每条模拟通道一只无源电压探头
350 MHz 和 500 MHz 型号
TPP0500B, 500 MHz 带宽, 10X, 3.9 pF。每条模拟通道一只无源电压探头
100 MHz 和 200 MHz 型号
TPP0250, 250 MHz 带宽, 10X, 3.9 pF。每条模拟通道一只无源电压探头
配备 3-MSO 选项的任何型号
一只 P6316 16 通道逻辑探头和附件
附件
071-3608-00
安装和安全说明，印刷手册（翻译成英语、日语和简体中文）
016-2144-xx
附件包
-
电源线
-
校准证书，可溯源美国国家计量学会和 ISO9001 质量体系认证标准
保修
三年保修，涵盖 3 系列 MDO 仪器上所有部件和人工。一年保修，涵盖随附探头的所有部件和人工。
第 2 步 增加选项，配置 3 系列 MDO
仪器选配
所有 3 系列 MDO 仪器都可以在出厂时预先配置以下选项：
3-AFG
任意函数发生器，带有 13 种预先定义的波形和任意波形发生功能。
3-MSO
16 条数字通道；包括 P6316 数字探头和附件。
3-SA3
频谱分析仪；频率范围从 9 kHz ~ 3 GHz，捕获带宽高 3 GHz。
3-SEC
增强了仪器安全性，通过密码保护控制，开启/关闭所有仪器端口和仪器固件更新功能
带宽选件
选择串行分析选项，进而选择当前所需的串行支持。可以以后再购买升级套件，进行升级。
3-BW-100
100 MHz 带宽，用于模拟通道，标配1GHz频谱分析仪
3-BW-200
200 MHz 带宽，用于模拟通道，标配1GHz频谱分析仪
3-BW-350
350 MHz 带宽，用于模拟通道，标配1GHz频谱分析仪
3-BW-500
500 MHz 带宽，用于模拟通道，标配1GHz频谱分析仪
3-BW-1000
1 GHz 带宽，用于模拟通道，标配1GHz频谱分析仪
