产品简介

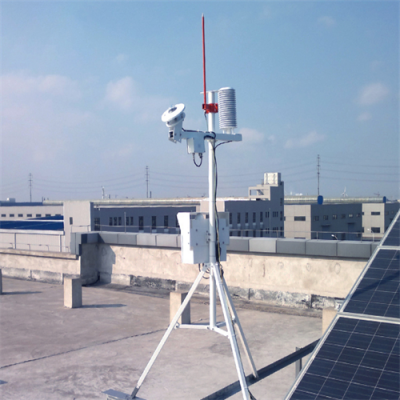

RYQ-3 光伏环境监测仪由主采集器（箱）、太阳总辐射表、风速风向传感器、室外环境温湿度传感器（带轻型百叶箱）、组件温度传感器、RS485 通讯、支架等部件组成，也可根据用户要求增加电池板斜面辐射、 散射辐射、反射辐射、太阳能直接辐射、雨量监测等测量参数。可完成对太阳能光伏系统的环境数据监测。系统整体美观大方，安装简易，数据采集稳定可靠，有系统版和 MODBUS 通讯协议版两种类型产品。实时数据更新周期为1分钟（每分钟采集6次样本，去掉2个极值后的4个样本取平均、风向进行矢量计算）；总辐射日累计值更新周期为1小时。
该产品是适应目前新能源开发利用大趋势下的高科技系统产品；可广 泛应用于各太阳产品检测所、气候中心、太阳能基板厂家、逆变器厂家产 品的检验系统。
产品特点
1.标配监测空气温度、空气湿度、组件温度、风速、风向、总辐射、辐射日累积量共计七项参数，
2.标配RS485通讯，MODBUSRTU通讯协议；
3.精度高、性能可靠，适用于户外气象恶劣环境领域；
4.通讯方式多样化，可选RJ45、433Mhz、RS485、GPRS无线通讯方式，满足不同用户监测要求；
5.外观精美、结构合理，参照气象标准设计；
6.可选配GPS定位，实现设备跟踪功能；
传感器技术参数
配置清单如下：
序号名称数量备注
1主采集器（箱）1套（4#金属机箱含防雨罩，含主控板、电源模块，主控板带防雷设计，内置2.8寸液晶显示屏、SD存储卡）
2太阳总辐射表+24小时辐射累积量1套（含传感器电缆，带调节安装固定板，辐射表加计算显示24小时太阳辐射日累积量）
总辐射采集通讯器1套（6 号机盒，带通讯电缆）
3室外温湿度传感器1套（含传感器电缆，放置在专用轻型百叶箱中）
4轻型百叶箱1套（14 层、含安装支架）
51.8米气象站支架1套（铁质镀锌喷塑防水工艺，固定螺栓等）
6传感器横臂1套（含抱箍、固定盘）
7风横臂1套（带传感器固定盘）
8技术安装说明书1份 (含设备安装、通讯规约、安装示意图等内容)
9出厂配置清单1份（设备清单）
10通讯协议1份（MODBUS RTU通讯规约）
11485转换器1支（标配）
12避雷针1套（含线缆）
13安装工具1套（内六角及板手）
详细参数：
参数项目技术指标型号
环境温湿度测量范围： -40℃～+85℃，0-100*
测量准确度：≤ ±0.3℃(@25℃)、3%（±3%RH（10%-80%RH）无凝露时）
测量分辨率： 0.01℃、0.1%RHRY-WS301
风速ASA材质，
量程:0-60m/s
精度:±（0.3+0.03v）m/s（≤30M/S）±（0.3+0.05v）m/s（≥30M/S）
v为标准风速
分辨率0.1M/SRY-FS01/X/485
风向ASA材质
霍尔原理
0-360°无盲区
精度3°(风速＜5M/S)
分辨率0.1RY-FX02/X/485
总辐射量光谱范围：300~3200nm
测量范围：0~2000W/m2
测量准确度：≤ ±3%
测量分辨率： 1W/m2
灵敏度： 7～14μV∕W.m-2TBQ-2C
组件温度测量范围： -20℃～+80℃
测量准确度：≤ ±0.5℃（@25℃）
测量分辨率： 0.1℃RY-WS12S
质保及售后：
保修承诺：产品自交付期起质保期为12个月（因未按照相应的技术要求操作或其他的人为行为导致产品发生问题除外）。
售后承诺：用户可以通过电话咨询有关技术问题，并得到明确的解决方案。若属于产品本身质量问题可返厂维修或更换。
