产品简介

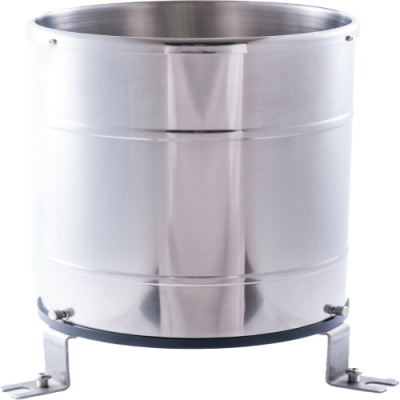

RY-YL型翻斗式雨量计是根据将雨量转换为可进行计量物理信号的原理来对降水量进行测量，可广泛用于小型气象站、水文站、农林等有关部门用来测量降水量、降水强度、降水时间。输出脉冲信号，通过纪录脉冲数达到测量雨水大小的目的。
产品特点
线性度好、传输距离长、抗干扰能力好；
漏斗设计独特，可有效防止杂物阻塞漏水斗。
翻斗部件支撑系统制造精良，摩阻力小，翻斗部件翻转 灵敏、性能稳定；
雨量传感器外壳及主结构均采用不锈钢制成，外观质量 好，档次高；
承水口采用不锈钢一次冲压加工而成,光洁度好,滞水误差小；
底盘内设有水平调节泡。
技术参数
承水口径 φ200mm
测量范围 ≤4mm/min
分 辨 力 0.2mm(可定制0.1mm)
输出信号 RY-YL RY-YL/S RY-YL/485
干簧管通断，脉冲（1 脉冲=0.2mm 降水） 4-20mA RS485Modbus RTU通讯规约
重 量 约4KG
材 质 不锈钢
响应时间 1S
工作环境 温度0～+60℃
标配线长 3米
防护等级 IP65
通讯协议
通讯规格
9600,8,1,N,N
写站号：
设备地址 功能码 起始寄存器地址 寄存器个数 数据长度 数据 CRC校验
00 10 0001 0001 02 00xx CRCloCRChi（XX=0X01-0XFF）
写寄存器回应
设备地址 功能码 起始寄存器地址 寄存器个数 CRC校验
00 10 0001 0001 CRCloCRChi
示例
命令00 10 00 01 00 01 02 00 33 EA 04
回复00 10 00 01 00 01 51 D8
初始站号为FF
读站号：（固定命令）
设备地址 功能码 起始寄存器地址 寄存器个数 CRC校验
00 03 0001 0001 CRCloCRChi
站号回复
设备地址 功能码 数据长度 数据 CRC校验
00 03 02 00xx CRCloCRChi（XX=01-ff）
示例
读站号
命令00 03 00 01 00 01 D4 1B
回复00 03 02 00 FF C5 C4
修改累计时间间隔
设备地址 功能码 寄存器地址 数据 CRC校验
00 06 0104 xx yy CRCloCRChi
写寄存器回应
设备地址 功能码 寄存器地址 数据 CRC校验
00 06 0104 xx yy CRCloCRChi
xx yy 代表要设置的累计雨量分钟数，当 xx yy 为 00 00 时，设备不自动清零降雨量，一直累计，出厂默认时间为连续累计，当 xx yy 转换为 10 进制大于 43200 时，累计时间为 30 天，每次设置完时间后雨量累计清零
示例
发送 00 06 01 04 00 0A 48 21 设置累计雨量时间为 10 分钟
传感器返回 00 06 01 04 00 0A 48 21 代表设置成功命令中00 0A为要改为的时间间隔，单位为分钟，即10分钟一清零
读数据
设备地址 功能码 起始寄存器地址 寄存器个数 CRC校验
xx 03 0000 0001 CRCloCRChi
数据回复
设备地址 功能码 数据长度 数据 CRC校验
xx 03 02 00yy CRCloCRChi
示例
命令FF 03 00 00 00 01 91 D4
回复FF 03 02 00 14 91 9F
注：雨量：第4，5个字节00 14
例如 回复为 FF 03 02 00 B4 91 E7
第4,5个字节分别为 00 B4 则
雨量十进制 = 0 + B*16+4 = 11*16 +4 = 180
雨量 = 雨量十进制/10 = 180/10 = 18mm
质保及售后：
保修承诺：产品自交付期起质保期为12个月（因未按照相应的技术要求操作或其他的人为行为导致产品发生问题除外）。
售后承诺：用户可以通过电话咨询有关技术问题，并得到明确的解决方案。若属于产品本身质量问题可返厂维修或更换。
