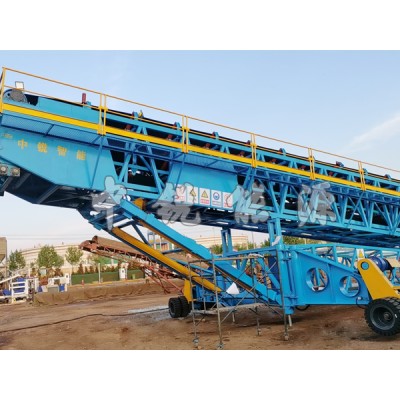

中锐能源移动堆高输送机主要由行走系统、升降系统、伸缩臂系统、旋转系统、输送系统和控制系统六大核心部分组成，各系统协同实现所有动作。
1. 行走系统：实现前后左右移动 行走系统是设备移动的基础，决定了其作业灵活性。 驱动装置：通常为电机或液压马达，提供行走动力。 行走轮组：包含定向轮和万向轮，部分重载型号会使用履带，确保前后、左右平稳移动。 制动系统：配备电磁制动或机械制动，防止设备在作业时意外滑动。
2. 升降系统：实现上下升降功能 升降系统负责调整输送臂的高度，适应不同堆垛或输送需求。 升降动力源：以液压油缸为主，部分小型设备使用电动推杆，提供稳定的升降力。 导向机构：如升降立柱、滑轨等，保证升降过程中不偏移、不晃动。 限位装置：设置上、下限位开关，防止升降超程导致设备损坏。
3. 伸缩臂系统：实现臂体伸缩功能 伸缩臂系统通过改变臂体长度，扩大设备的作业半径。 伸缩臂结构：多为两节或多节嵌套式臂体，采用高强度钢材制作，保证承重能力。 伸缩驱动：常见液压驱动或链条传动，带动臂体伸出或收回。 支撑组件：如滚轮、滑块等，减少臂体伸缩时的摩擦，提升流畅度。
4. 旋转系统：实现 360 度旋转 旋转系统让输送臂可360度转向，灵活对接不同作业方向。 旋转平台：安装在行走系统上方，承载升降、伸缩及输送系统的全部重量。 旋转驱动：由回转支承（轴承）和电机 / 液压马达组成，实现 360 度连续旋转或定点定位。 导电滑环：解决旋转时电线缠绕问题，保证控制系统和电机的持续供电。
5. 输送系统：实现物料输送 输送系统是设备的核心作业部件，负责将物料从一端运送到另一端。 输送载体：根据物料类型选择，常见滚筒输送机、皮带输送机或链板输送机。 输送驱动：由电机、减速器和传动滚筒 / 链轮组成，带动输送载体运转。 张紧装置：用于皮带或链条的张紧调节，防止打滑，保证输送效率。 6. 控制系统：统筹所有动作 控制系统是设备的 “大脑”，统一控制各系统协同工作。 操作装置：包含操作手柄、按钮或触摸屏，供操作人员控制行走、升降、伸缩、旋转和输送动作。 控制单元：多为 PLC，接收操作指令并输出信号到各执行元件。 传感器与仪表：如位置传感器、压力传感器、速度仪表等，实时反馈设备状态，保障安全作业。 除上述核心部分外，设备还包含机架结构、液压系统和电气系统等辅助部分。
