英集芯IP6520是一款集成同步开关降压转换器、支持多种快充协议的高性能电源管理芯片，主要应用于车载充电器、快充适配器、智能排插等领域，具备高集成度、多协议兼容、高效能转换及多重保护机制等特点。以下是详细介绍：
一、核心特性
1、同步开关降压转换器
内置功率MOS管，无需外部元件即可实现降压转换，简化电路设计，降低成本。
输入电压范围：7.1V至32V（部分型号支持7.3V至32V），适配车载电池、适配器等多样电源环境。
输出电压范围：3V至12V，可根据接入设备的快充协议自动调整，典型输出组合包括5V/3A、9V/2A、12V/1.5A等。
2、多协议快充支持
集成USB PD2.0/PD3.0（含PPS协议）、高通QC2.0/QC3.0、华为FCP/高压SCP、三星AFC、苹果DCP/BC1.2、MTK PE+1.1/PE+2.0等主流快充协议。
通过CC1/CC2或DP/DM引脚自动识别设备支持的快充协议，动态调整输出电压和电流，确保兼容性。
PPS协议支持3V至11V电压输出，步进20mV，实现精细电压调节。
3、高效能转换
板端转换效率高达93.8%（如24V输入、5V/3A输出时），减少能量损耗，提升充电效率。
输出电压具备线补功能（50mV/A），补偿连接线阻抗引起的电压下降，确保输出稳定性。
4、多重保护机制
输入保护：过压、欠压保护，防止电源异常损坏电路。
输出保护：过流、过压、欠压、短路保护，确保设备安全。
整机保护：过温保护，防止高温导致性能下降或火灾风险。
接口保护：DP/DM/CC过压保护，CC PIN耐压30V，ESD 4KV静电防护，直流耐压40V。
二、技术参数

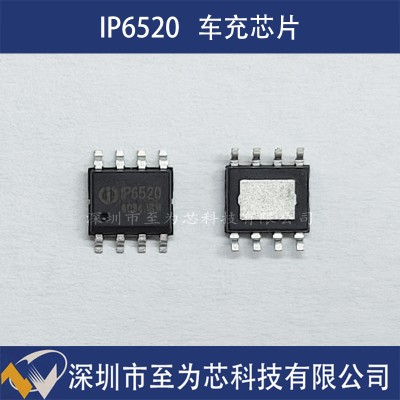

1、封装形式：ESOP8（部分型号采用ESOP8L），体积小巧，便于PCB布局。
2、工作温度：标准工业级-40°C至+85°C，部分车规级型号（如IP6520_Q1）符合AEC-Q100 Grade 2标准，支持-40°C至+105°C极端环境。
3、软启动功能：抑制启动冲击电流，保护输入电源稳定。
4、认证支持：通过USB PD3.0认证（TID号：3277），确保协议兼容性和性能可靠性。
三、应用场景
1、车载充电器
为汽车电子设备（如手机、平板、导航仪）提供快速、安全的充电解决方案。
典型输出功率：18W（5V/3A、9V/2A、12V/1.5A），部分型号支持30W或36W更高功率。
2、快充适配器
应用于桌面充电器、旅行适配器等，支持多设备同时快充。
集成多种快充协议，覆盖市场主流设备（如iPhone、三星Galaxy、华为Mate系列）。
3、智能排插
为多口排插提供Type-C PD输出接口，实现智能功率分配和快充功能。
简化电路设计，降低BOM成本，提升产品竞争力。
