英集芯 IP2342 是一款支持 2~3 串锂电池/磷酸铁锂电池的异步升压充电管理 IC，内置功率 MOS，具备高效能、高集成度和丰富的保护功能，适用于智能家居、电动工具、便携式设备等领域。
产品特点
1、支持多串电池
支持 2~3 串锂电池（4.2V/节）或磷酸铁锂电池（3.65V/节），适用于 7.4V（2S）、11.1V（3S）锂电池组或 7.3V（2S）、10.95V（3S）磷酸铁锂电池组。
2、高效异步升压架构
升压开关充电转换器工作频率为 500kHz，输入电压 5V/2A，输出电压 8V，转换效率高达 84%。
3、灵活的充电配置
支持通过 VSET 脚外接电阻设置恒压充电电压。
支持通过 ISET 脚外接电阻设置输入端恒流充电电流。
支持 NTC 温度检测，低温或高温时自动停止充电。
4、多重保护功能
输入欠压保护、输入过压保护、IC 过温保护、ESD 4kV 防护。
5、充电状态指示
支持 LED 充电状态指示，可实现单脚电双灯功能。
6、低待机功耗
支持 0V 电池涓流充电，避免过放电池损坏。
7、封装与兼容性

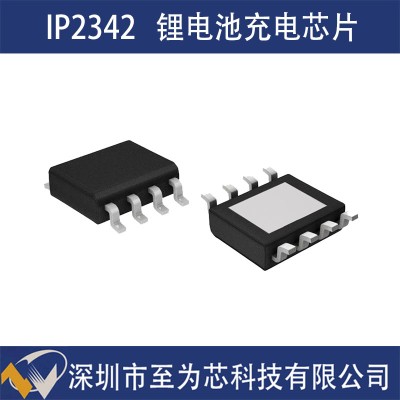

采用 ESOP8 封装，体积小巧，便于集成。
兼容多种适配器，支持自适应适配器负载能力。
应用领域
智能家居设备：如智能门锁、扫地机器人、智能摄像头等。
电动工具：如电钻、角磨机、电锯等。
便携式设备：如便携式音箱、移动电源、蓝牙设备等。
其他领域：如工业控制、安防设备等。
优势
高集成度：内置功率 MOSFET，减少外围器件，降低 BOM 成本。
高效能：84% 的转换效率，减少能量损耗。
安全性：多重保护功能，确保电池和设备安全。
灵活性：支持多种电池类型和充电配置，适应不同应用需求。
易用性：LED 充电状态指示，方便用户了解充电进度。
注意事项
输入电压范围：确保输入电压在 5V 左右，避免过压或欠压。
电池匹配：需根据电池类型（锂电池或磷酸铁锂电池）设置合适的充电参数。
散热设计：高功率充电时需注意散热，避免芯片过热。
静电防护：芯片对静电敏感，生产和使用时需做好 ESD 防护。
总结
英集芯 IP2342 是一款高性能、多功能的异步升压充电管理 IC，适用于 2~3 串锂电池/磷酸铁锂电池的充电管理。其高效率、高集成度和丰富的保护功能使其成为智能家居、电动工具等领域的理想选择。
