景固KINGKOU K-700 EPE珍珠棉专用粘合剂系景固胶业为取代热熔胶粘接珍珠棉而研发的一款单组份，常温固化粘合剂，完全避免了热熔胶的高温粘接、长期变黄、强度低等缺点。使用方便，常温粘接、固化后的胶层无色透明，无气味、耐高温、粘接强度高，可达基材破而不脱胶的X良效果。胶水通过ROHS环保认证！
玻璃粘珍珠棉胶水粘接范围
广泛应用于家电工业、无线电工业、装饰装潢、工艺玩具、化妆品、保温材料、包装印刷等行业。针对珍珠棉成型、珍珠棉片材、珍珠棉管材、珍珠棉护角护边粘接。同时适用于珍珠棉与塑料、纸板、木材、布料、陶瓷、玻璃、金属等材质的良好粘接。

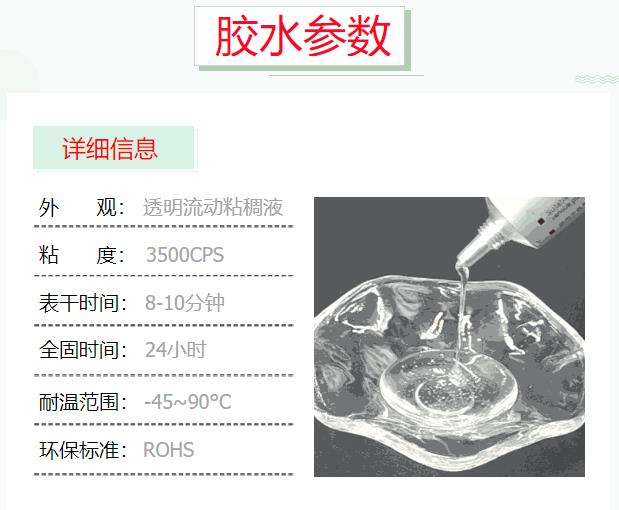

珍珠棉粘玻璃胶水使用说明
1、施胶条件 :适宜粘合温度为25±5℃，湿度为55—75%的环境中，在使用前需充分搅拌均匀，胶水中含有挥发性溶剂，施工时应保持空气畅通，勿靠近明火或高温。
2、涂胶方法:珍珠棉表面平整时涂一遍胶即可。如果表面不平整，需涂胶2—3遍，并且一定要在上一遍胶的溶剂完全挥发后，才能进行下遍涂胶。为了防止胶层内残留空气，涂刷时应朝同一个方向移动，以利于空气的排出，刮胶速度不宜过快。一般胶层越薄，缺陷越少，收缩越小，粘接强度越高。胶层宜薄勿厚，胶层过厚，将产生干不透、粘不牢及起泡等缺陷。因此，在保证不缺胶的前提下，胶层尽量薄些为好。胶层厚度一般应控制在0.08—0.15mm为宜。涂胶分为单面涂胶和双面涂胶两种方式，单面涂胶时刷完胶后立即粘合，晾置时间不宜过长，以免胶层失去粘性，影响粘接强度。
双面涂胶：当珍珠棉面积过大时，珍珠棉和玻璃表面都涂上胶水，涂胶后必须使溶剂挥发干净，切勿立即粘合，以免胶层发粘或产生气泡，导致粘接强度下降。晾置时间一般为5—15分钟/25℃。待胶层呈干膜状（用手指触及不粘指）时，应立即对准粘合。
3、完全固化：珍珠棉胶水在能在短时间内形成良好的初粘力，一般24小时左右胶水完全固化，但粘接面积较大时，要达到完全强度需要3—5天时间，所以承受力较大时，应放置足够时间再使用。
保质期：6个月（过期试验合格、可继续使用）
PP板粘珍珠棉用的胶水 耐高温PP板粘珍珠棉胶水 珍珠棉和PP板用什么胶粘的住
