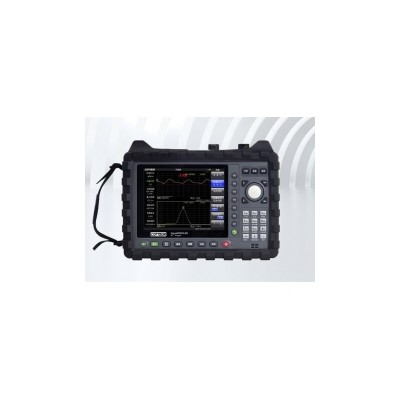

ACTC-8600AH频谱分析仪主要功能
●室内、室外信号覆盖及清网测试 ( 选件 )；
●具备 20MHz解析带宽；
●具备时域测量功能，支持视频触发、时隙触发、外部触发；
●可进行远程实时控制，支持数据导入导出；
●可提供 100kHz~3.1GHz/25MHz~6GHz的跟踪源（选件）；
●可选配带GPS和电子罗盘的定向天线锁定干扰源位置（选件）；
●整机重量
● 6.5寸高亮液晶屏，支持室外强光下使用。
ACTC-8600AH频谱分析仪产品特点
●9kHz~6GHz频率范围；
●具备快速扫描模式、扫描时间可设置范围 10us~1000s，平均噪声电平为-164dBm/Hz；
●功率一键测量：信道功率、占用带宽、邻道功率、场强测量；
●干扰分析功能：光谱图、信号强度、接收信号强度指示、频道扫描、信号识别、差分频谱、干扰定位( 选件)、数字余辉；
●支持主流的无线通信系统的解调分析：FDD-LTE，TDD-LTE，WCDMA/HSDPA+，TD-SCDMA/HSDPA+，CDMA/EVDO，GSM/EDGE 多种解调模式( 选件)；
ACTC-8600AH频谱分析仪技术参数
型号 | ACTC-8600AH |
频率范围 | 9kHz ～ 6GHz |
频率精度/ 分辨率 | ±1 ×10-6±1/1Hz |
相位噪声 | 典型 < -110 dBc/Hz @ 偏移100kHz 典型< -100 dBc/Hz @ 偏移10 kHz |
安全输入电平 | 不大于+30dBm（峰值功率/ 入口衰减>15dB）；+50VDC |
三阶互调截获点 | 典型值>+15dBm |
二次谐波抑制 | <-70dBc -20dBm 单音混频器输入，放大器关闭 |
三阶互调 | <-70dBc -20dBm 双单音混频器输入，信号间≥ 1MHz，放大器关闭 |
剩余响应 | ≤ -85dBm 1MHz ~ 6000MHz（无信号输入，衰减器为0） |
参考电平范围/ 精度 | -167dBm ～ +35dBm/ ≤ ±0.5dB@+25±5℃ |
输入端口/ 驻波比 | N 型/50Ω/<1.8 |
跟踪源输出频率/ 电平 | 25MHz ~ 6GHz/-30dBm-0dBm |
工作模式 | 点频/ 扫频 |
电平分辨率/ 精度 | 1dB/±2dB |
电源 | 适配器AC100 ~ 240 V/50 ~ 60Hz DC19V /3.42A、内置锂电池11.1V / 5.2Ah |
环境温度 | 工作温度-10℃ ~ +55℃储藏温度-40℃ ~ +80℃ |
显示 | 6.5 寸 TFT 彩色 LCD |
尺寸/ 重量 | 257mm × 75mm × 185mm/<3kg |
型号 | ACTC-8600AH |
LTE 解调分析指标 | |
频率范围 | 10MHz~6GHz |
宽带 | 1.4MHz，3MHz，5MHz，10MHz，15MHz，20 MHz |
EVM 模式 | BTS 模式(RS/P-SS/S-SS/PDSCH)，OTA 模式(RS) |
测试信息汇总: | 射频测量、调制信号质量、全部测量信息 |
射频测量 | |
射频测量精度 | ± 1.0 dB 典型值 ( 输入范围 –50 dBm ~ +10 dBm) LTE-FDD |
± 1.0 dB 典型值 ( 输入范围 –30 dBm ~ +10 dBm) LTE-TDD | |
调制解调测量 | |
频率偏差 | ± 10 Hz + 参考时钟偏差 |
EVM( 均方根) 精度FDD-LTE | 2.0% 典型值(E-UTRA Test Model 3.1，输入范围–50 dBm ~ +10 dBm) |
EVM( 均方根) 精度TDD-LTE | 2.0% 典型值(E-UTRA Test Model 3.1，输入范围–50 dBm ~ +10 dBm) |
空口测量 | |
信号扫描 | 可以扫描6 个小区 |
测量S-SS、RSRP、RSRQ、SINR | |
自动保存GPS 信息，SS 功率和调制测量结果 | |
多天线测试 | 支持MIMO 2X2、4X4 |
显示RS 功率及多天线延时 | |
TDD/FDD-LTE 地图覆盖测试 | 可扫描小区的PCI、SS 功率、RSRP、RSRQ 等信息 |
测量数据可导出为KML 格式和CSV 格式； | |
