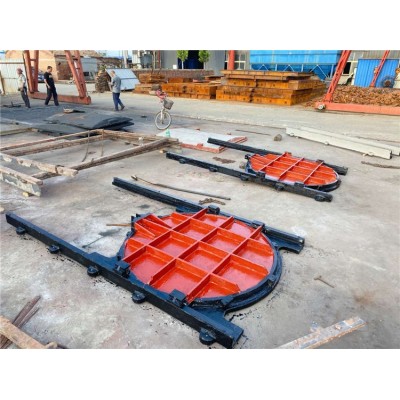

PGZ铸铁拱形闸门

PGZ铸铁拱形闸门 是一种广泛应用于 水利水电工程 的水流控制装置，采用铸铁材料制成，具有优异的止水性能和承载能力。 ‌

结构特点

闸门主体采用 HT200灰铸铁 或 球墨铸铁 铸造，结构分为闸框和闸板两部分，闸板周边设有铸铁边框及横向筋板以增强刚度。设计采用60度圆心角拱形结构，降低水压荷载，密封面采用斜铁或 铜合金镶面 ，通过楔块装置实现双向止水，正向渗水量可控制在0.03-0.07L/m·s，反向渗水量稍高。 ‌

规格与参数

‌尺寸范围‌：宽度0.2-6.5米，长度0.2-6.5米（宽度可达6.5米，水头6.5米）

‌止水性能‌：正向渗水量≤0.07L/m·s，反向≤0.125L/m·s

‌安装要求‌：需整体吊装入槽，二期混凝土浇筑调整密封间隙至0.1mm以内 ‌

应用场景

适用于水库、河道、市政给排水、农田灌溉等水利工程，可承受1-6米水头压力，具备耐腐蚀、操作灵活、维护成本低的特点。
