商洛煤粉管道耐磨陶瓷胶泥配方 正邦防磨料厂家
商洛煤粉管道耐磨陶瓷胶泥配方 正邦防磨料厂家，耐磨陶瓷胶泥采用磷酸盐溶液作结合剂，配刚玉骨料、刚玉、α-Al2O3，SiC微、微及多种外加剂，施工完毕后可直接点火生产的新型耐磨耐火涂抹料。它具有附着力强，耐磨损，耐化学侵蚀，养护时间短，可与各种耐火材料结合等优点。
一、 包装 耐磨胶泥为25kg/袋包装，内置塑料袋小包装促凝剂（用以调节可塑料初凝时间），同时配桶装磷酸盐溶液作结合剂，加入量为袋装料的12%左右。
二、 贮存 耐磨陶瓷料存放在干燥库房内，不得雨淋，受潮，保质期为12个月。
三、 施工说明
1、搅拌准备：采用强制搅拌机拌和，所有搅拌工具清洁，不得混有泥沙、石灰、硅酸盐水泥等杂物。
2、加入促凝剂，施工现场当地的环境温度，选择促凝剂合适加入的量。当温度小于20℃时，促凝剂可全部加入；当温度大于20℃时可施工时间要求，适当调节促凝剂加入量。
3、搅拌：每次搅拌以加入4-6袋100-150公斤耐磨陶瓷涂料为宜，然后加入促凝剂干混2分钟，而后加入磷酸盐溶液12-18公斤左右，搅拌成“面团状”，有塑性时方可放料使用。

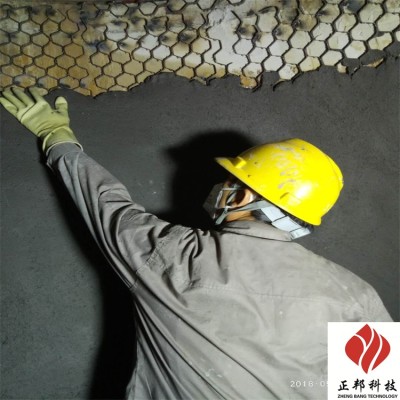

4、开始施工：先将施工部位清理干净，内壁不得粘有杂物浮尘。先清理龟甲网或扒钉上面浮着物，清干净施工工作面的浮尘、杂物、然后用手工涂抹耐磨陶瓷涂料，施工部位可用铁板等工具弄平整、光滑、接口要紧密。对于施工面积较大或厚度大于50mm以上部位要加焊锚固件，且间距不大于50mm。
5、待耐磨陶瓷料初凝后，自然养护24小时以后施工部位即可移动，同时也可以点火生产。
6、该耐磨陶瓷料可与各种浇注料、耐火砖紧密结合。
7、此材料不得与其它任何浇注料混合使用，已初凝耐磨陶瓷料不能再加胶水搅拌使用，应废弃。
8、该耐磨陶瓷料施工完毕初凝后，无需养护、烘烤、直接点火升温使用，且不影响其使用性能。
耐磨胶泥具有抗压抗折强度、整体性好、环境相容性好、无环境污染，耐磨陶瓷涂料具有较好的性，在企业使用和应用环境中可以帮助工业企业解决生产中所遇到的众多磨损问题，能在很大程度上提高工业企业的生产效率。
