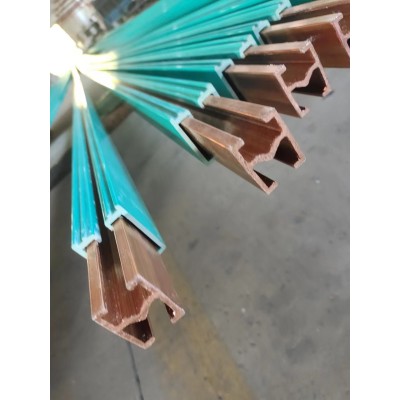

单极组合式滑触线由H型铝合金本体导轨加压V型不锈钢滑接带、PVC绝缘外壳、外置式集电器以及悬吊、固定等组件组合而成。该产品以其设计新颖、结构合理、维护方便、使用安全等特点被广泛应用于电流较大、使用频率较高、运行速度快和环境较差的场合。
HXPnR–H型滑线
⑴ 特点
产品单极制造，可以任意组合成多极。极与极间的爬电距离较大，即使在湿度较大的场合也可使用。集电器的散热性能好，运行速度高。滑线的单极载流量大，可满足大电流的移动受电设备。单根滑线的标准长度为4m、6m。
单极组合式安全滑线可根据不同的需要任意组合。按材质可分为铜质和铝质。
单极组合式滑线具有运行速度快、载流量大、耐温性能优良等特点，其防护等级可达IP23。铝质滑线导轨内腔顶部与集电器接触面采用冷压焊技术，把不锈钢带与铝导线复合成一体，以避免铜铝接触的电腐蚀性并能增强接触的耐磨性能，其寿命可以达到10年以上。导线与集电器接触面做成“V”形槽，保证了集电器运行的平稳性。
1喇叭口
引导集电器由外部进入滑线的装置，可作为补偿段使用或作为道岔装置处滑线的连接。安装喇叭口需注意以下几点：
1） 两导管需分别进行供电
2） 集电器必须采用双集电器
3） 当作为道岔等装置的滑线之间的连接时，建议与导向板配合使用。
2集电器
1）基本概念
集电器是将滑线中的电能通过滑动接触输送给用电设备的装置。
2）集电器的选型
集电器按滑线类型和用电设备所需载流量的大小确定，当一套集电器不能满足使用时可以增加一套或多套使用。同一条线上的集电器建议采用统一的型号。
3）集电器的参数
3 除尘器
装有除尘刷的小车，在牵引器的带动下，对全线积尘进行清除的装置。
4 牵引器
用于带动集电器行走的装置。
四 滑线的安装安装步骤和方法
1、输电导管或导轨多极组合：
●悬吊夹装配：悬吊夹按配置要求，夹在输电导管（轨）上，中间放入M8×30悬吊螺栓，用螺母拧紧。
●组装臂上装配：根据使用极数选用组装支臂。将导管上安装的悬吊夹螺栓穿入组装孔并拧紧。
注意；作地线或零线的输电导管或导轨应安装在最外侧（靠近受电设备的一侧）。
●注意：检查导轨两端端面的状况，V型槽不锈钢带应有圆角过渡，导轨内侧端面应倒角。
2、多极合成吊装：
●悬吊支架装配：根据空间状况选择合适的悬吊支架进行安装。
●组装悬吊臂：将组装臂上2只M12×120螺栓套入悬吊支架腰孔中，用上螺母调整螺栓长度，保证组装臂水平。（下螺母暂不拧紧）。
●多极导管对中校直：依上述方法吊装好的各组多极导管，调整螺栓长度和在腰孔中位置，保证垂直方向和水平方向的直线度。两组导管间的直线度和平行度误差不大于5mm。
3、导管或导轨线间连接
●导轨端面检查：导轨端面对中时不得有毛刺、台阶、否则应修平。
●导轨连接与导轨接触面处理，用细砂纸打去接触面上的氧化层，然后用洁净回丝擦拭干净涂上一层导电膏，用洁净回丝轻轻擦去，再涂上一层0.2mm的导电膏。
●导轨连接：通过V型模板观察导轨
间隙余量，保证两根导轨间的长度和导轨间隙，导轨连接导轨时力度应适当，螺母应拧紧。
●连接夹装配：盖上连接夹，用螺栓拧紧，所有连接件上切勿忘记装上防松弹簧垫圈。
4、供电器安装
●导轨连接器的安装：按上述方法处理后，在需要供电处装上导轨连接器。
●馈电电缆连接：将装有接线端子的软电缆，拧紧在导轨连接器上，注意到在接线端子和导轨连接器上按要求涂上导电膏。
●连接夹开电缆孔：注意应比电缆外套直径小于1mm用螺栓紧固连接夹。
5、固定夹装配
●在全线中部的悬吊夹两端安装固定夹，保证线膨胀向外侧进行。
6、集电器牵引器安装
●小车式集电器
●将牵引器小导杆插入小车集电器引孔和夹圈，装上垫圈和开口销即可。
●牵引架固定在移动设备上时，请注意，要求牵引架与小车集电器的牵引孔形成夹角为12º–15º。
●集电器馈电电缆连接，打开集电器连接盖，接入符合规格要求的馈电电缆（需用接线端子）。
外挑式或四杆式集电器
●牵引臂长度根据配置集电器数量而选用，牵引臂应焊接或螺栓固定于移动受电设备邻近滑接导线处，并有一定的强度，如桥式电动起重机的控制外侧。牵引臂安装时应保证与滑接导轨全线垂直。
●牵引臂安装高度：应保证集电器装入牵引臂时，集电刷端面水平接触导轨滑接面为适合，如有较大空隙，将造成接触压力不够，如过紧，将造成压力过大。
●集电器输出端接入馈电电缆，并夹紧电缆，此时应保证电刷框处于水平位置。
●松开限位螺栓：集电器出厂前已调整工作位置，当全部安装完毕后松开限位螺栓，集电器就恢复与滑接导线的正常接触压力。
