安康刚玉涂抹陶瓷耐磨料施工解析
安康刚玉涂抹陶瓷耐磨料施工解析，陶瓷耐磨料还具有良好的韧性和抗震性，这就保证了其工作的稳定性，温度对其的影响也很小。但同样重要的是，耐磨陶瓷涂料的环境相容性很好，因为其主要成分是硅酸盐，对环境没有污染，不会产生金属离子等有害物质，是一种十分的绿色新材料。
一、陶瓷耐磨料根据磨损介质和冲刷速度的不同，一般在风管、弯头和旋风分离器处的施工厚度为20mm，局部磨损严重的部位，如选粉机下料锥斗、下料溜槽等处，可以增加施工厚度至30mm或40mm。
二、在施工厚度很过20mm的情况下，则需要先在设备母板上焊接隔离钢筋。施工厚度为30mm时，采用6mm的钢筋；施工厚度为40mm时，采用8mm-10mm的钢筋；然后再在钢筋上焊接钢网，搅拌、涂抹程序与施工厚度20mm时一样。

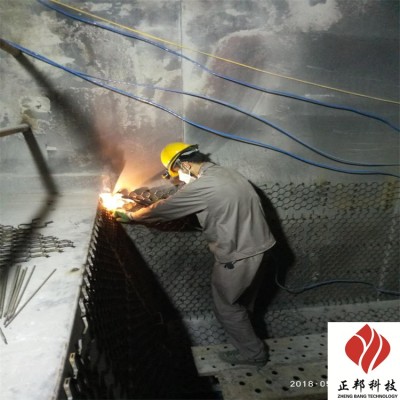

三、在施工厚度为20mm的情况下，经过除油脂、除漆等底层后，直接在设备母板上焊接钢网，通常采用花网式焊接，焊点之间的间距为200mm-300mm.然后将现场搅拌均匀的耐磨陶瓷干粉、水、钢纤维的混合物涂抹上即可。
四、由于陶瓷涂料的常温固化速度非常快，因此，每次搅拌好后应尽快完成施工，这个施工时间期限根据现场温度的不同，一般为30min-60min.残留的混合物在开始凝固后就不能继续使用了。
五、如果是情况下的应用，例如三次风阀门，则先在阀体上安装耐火浇注料，其厚度根据母板使用的材质和许可的热耗来确定。然后再在耐火浇注料表面焊接钢网，涂抹耐磨陶瓷涂料。
六、定向纤维的使用增强了耐磨陶瓷涂层的韧性，使其具有的抗形变能力，因此无论是在现场安装好的设备上施工，还是在车间里施工完毕后再吊装，都不会影响它的强度和使用寿命。耐磨陶瓷涂料常温下(20℃)养护3天就可以达到所需要的强度和硬度，就可投入使用。
七、涂料作为装饰保护材料的使用，它属于高聚物材料，但涂料本身是半成品，所形成的涂料才是高聚物材料。涂料与塑料、橡胶、纤维等高聚物材料不同，不能独立存在，粘附在其他被涂物件上才能成为材料，所以涂料和涂膜既具有一般材料的通性，又有与一般聚合物材料不同的特性，主要的是涂料适应被涂物件材质性能的要求，与底材结合一体。涂料是为被涂物件服务的材料，应用于被涂物件表面。
八、陶瓷耐磨料是一种水泥基复合单组分干粉砂浆，由水泥、矿物质掺合料、度骨料以及抗裂耐磨剂，经工业化生产配制而成。耐磨浇注料现场加水搅拌即可使用，施工和易性好，通过人工抹灰在料仓或矿槽表面形成厚度的抗磨层，经过正常养护即可达到技术要求，具有耐磨性高，与基础混凝土(钢筒仓)的粘接强度高，抗冲击性强，抗压强度高，耐久性好、使用期限长等特点。
