商洛碳化硅陶瓷耐磨胶泥涂抹料实体大厂
商洛碳化硅陶瓷耐磨胶泥涂抹料实体大厂，陶瓷耐磨胶泥是近段时间很流行的一种装修材料，它是利用纳米化合物和水进行充分搅拌，然后将它涂抹在需要修补的产品上，再通过低温加热的方式使它变成跟陶瓷相似的涂膜。耐磨陶瓷涂料的耐温性能很好，被广的用在工业行业中，例如：石油工业、航空工业以及冶金、水泥厂和电厂等等。这种涂料还可以直接在钢铁、表面使用，它能承受的温度是一千五百摄氏度。
陶瓷耐磨胶泥施工工艺
1、检查环境温度
制作期间，施工地点的气温须控制在5℃至40℃之间，如气温过低时，材料本身及施工区域则须加温至5℃，直到耐磨涂料涂抹完毕为止。但应避免在直接日晒或强风状况下施工，以防止耐磨涂料表面的迅速干裂。
2、进行表面处理
（1）将要进行的防磨设备表面清理干净，使骨材结构暴露形成板结体。
（2）将表面松动的物质及杂质清理。
（3）将已磨穿或接近磨穿的防磨部位内壁焊补好。
3、龟甲网焊接
（1）在设备表面上焊接规格为：1.2mm*15mm*50mm*50mm材质为：A4钢龟甲网，龟甲网采用电弧焊焊接，焊缝长度0.8mm。采用型号为：J422焊条，（焊后除渣）。其焊点抗拉强度平均值：320Mpa抗压强度平均值：550Mpa。
（2）为了确保附着性，安装时应尽量调整龟甲网，使龟甲网和施工面之间的距离足以让耐磨涂料包覆住龟甲网。

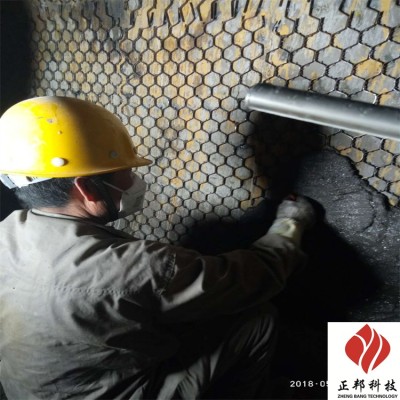

龟甲网与设备以点焊方式固定，焊点位置为接触骨架的全部空格内。龟甲网的作用旨在使已涂抹上的耐磨涂料固化后不致脱落，尤其是当垂直表面或护板面朝下时。
4、混合与搅拌
（1）搅拌：将干状的陶瓷涂料倒入后，加6-7%的胶水搅拌约10分钟。此10分钟是加胶水完毕后开始计算。
（2）当施工大面积区域时，有将其分成小区域，便于施工人员进行施工，增进施工进度。
（3）分三个介面搅拌及施工
1、水平表面的施工、搅拌时间应在10~15分钟内使用，即料有很好的流动性，胶水量还要控制在低标准，避免二次加胶水。
2、垂直表面的施工：要求搅拌时间在20分钟以上（取决于气候条件），按100KG/干加0.25KG额外的胶水（约半杯210毫升），每次额外加胶水再搅拌一分钟，直到获得合适的粘稠度（能够形成一个“湿球”）。
3、头顶表面施工：在陶瓷砂浆用于头顶位置时，增加3分钟的搅拌时间以获得粘性更大的陶瓷砂浆，将会有利于顶部涂抹。
4、为确保施工工程质量，工人站在尽量靠近头顶涂抹面的地方，时还需低头，这样做涂抹的工人才有足够的力量下压涂料至结合部。
5、自行检查：
涂抹区域后，达到3小时固化时间，进行复检与结合设备表面无涨裂为合格，如有涨裂需清理已固化涂料用新涂料重新涂抹。
