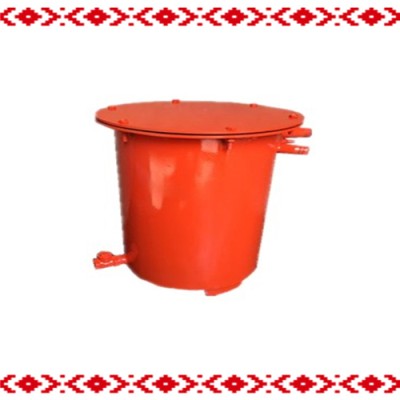

CWG-FY型负压自动放水器示意图

CWG-FY型负压自动放水器示意图，鹤壁博达提供负压自动放水器示意图，参数等相关介绍，看完对产品的介绍就知道是不是您需要的负压自动放水器。

一、CWG-FY型负压自动放水器无需人工放水，机械式结构，放水方便，可以排出负压瓦斯管路中的积水。是煤矿瓦斯抽放系统的自动放水装置，适用于瓦斯抽放和利用系统的主管、干管、支管的自动放水。CWG-FY型负压自动放水器放水速度取决于筒内液面高度和放水管直径的大小。随着水的不断流出，浮漂下降，使负压平衡管开启，放水器重新与瓦斯管路连通，通大气阀与放水阀在大气压力作用下关闭，浮漂位置又处于初始状态。如此周而复始，实现自动放水。

二、结构：负压自动放水器主要由通大气阀、负压平衡管、托盘、侧导向杆、磁铁、中心导向杆、外筒、放水阀保护罩、放水阀、导向座、浮漂、进水阀等组成。
