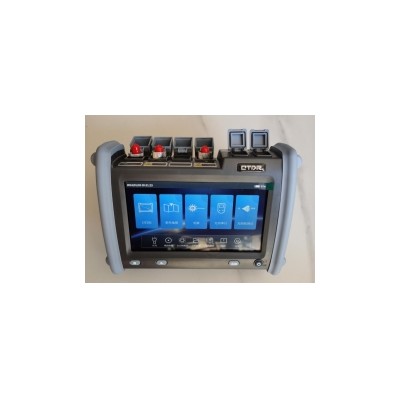

ACTC-7000光时域反射仪是针对FTTx网络而设计的一款高性能多功能测试仪器。该产品可实现45dB动态范围，0.05m的测距分辨率，0.8m的测试盲区，具有双波长、三波长、四波长，以及单、多模一体等多种配置的功能模块，其中选配的在线测试模块可实现链路带光的无损测试，有测试结果自诊断功能，保证了测试结果的可靠性和有效性。
ACTC-7000光时域反射仪可根据客户需求，实现光源、光功率计、VFL、光纤端面检测、光损耗测试、故障定位、光眼（MAP视图）、单模及多模测试等多种测试功能。
ACTC-7000光时域反射仪采用触摸和按键双重操作方式，具有丰富的外部接口，既可通过以太网接口实现远程控制，也可通过两种不同的USB接口，实现外接U盘、打印机及与PC机数据通信。
ACTC-7000光时域反射仪主要特点：
小于0.8m事件盲区，测试光纤跳线轻松自如；
集成了7英寸彩色TFT LCD显示屏、按键/触摸双操作。
动态范围：45/33dB、42 / 40、38 / 36、35 / 33、26/30db多个动态范围可选
内置稳定光源功能1310/1550nm；
内置光功率计测试功能；
内置可视红光故障定位（VFL）
内置光损耗测试（选件）
内置光纤接头端面检测；支持USB探头（选配）
光眼（光链路智能分析MAP视图）（选件）
故障定位器（选件）
具有测试结果自诊断功能；
具有便捷的一键式全自动操作模式、实时测试功能按键；
具有多波长同步测试功能；
具有多波形查看功能；
链路带光的无损测试（在线测试模块）（选件）；
具有以太网远程控制功能；
具有通信光自动监测功能；
具有测试文件无线传输功能；
电池低电压告警功能；
WinCE视窗操作系统，中文操作界面；其他语言可选
ACTC-7000光时域反射仪技术规范：
波长 | 850/1300/1310/1490/1550/1625nm多个测试波长可选 |
动态范围 | 45/33dB、42 / 40、38 / 36、35 / 33、26/30db多个动态范围可选 |
测距准确度 | ±（1 m＋取样间隔＋0.005％×距离）（不包括折射率置入误差） |
测距分辨率 | 0.05m |
测试量程 | 0.4、0.8、1.6、3.2、6.4、16、32、64、128、256、512km |
测试脉宽 | 5、10、30、100、275、500、1000、5000、10000、20000ns |
损耗阈值 | 0.01dB |
采样点数 | 128k |
线性度 | 0.05dB/dB |
损耗分辨率 | 0.001dB |
波形存储容量 | ≥2000幅 |
外部接口 | USB、Min-USB、RJ-45 |
光输出接口 | FC/SC/ST（可更换） |
VFL | 650nm±10nm，≥5mW（典型） |
光功率计 | 波长范围：1200nm ～ 1650nm、功率范围：-50 ～ +26dBm |
稳定光源功能 | 1310/1550nm：≥-5dBm ，CW(270Hz,1K270Hz,2K270Hz) |
显示屏 | 7英寸彩色TFT LCD触摸屏 |
电池 | 7.4v/5000mAh 锂电池组，支持连续12小时工作时间 |
电源 | 输出:19V. 1.31A |
适应环境 | 工作温度：-5 ～ +50℃，保存温度：-20 ～ +70℃， 相对湿度： 0 ～ 95％ 无结露 |
尺寸 | 215mm*150mm*70mm |
重量(含电池) | <1.5kg |
语言 | 中文、英文、其他语种（选件） |
附件 |
