龟甲网防磨胶泥配方 密封风管耐磨料厂家

龟甲网防磨胶泥配方 密封风管耐磨料厂家

龟甲网防磨胶泥配方 密封风管耐磨料厂家，龟甲网防磨胶泥是一种分子聚合物材料，是由高性能耐磨颗粒(纯氧化铝刚玉瓷球、碳化硅、氧化锆、钛粉、磷铁粉末等)与改性增韧耐热树脂进行复合得到的高性能耐磨防腐聚合材料。广泛用于因冲蚀、腐蚀和气蚀对设备的磨损，也用于在有耐磨、防腐要求的机件表面制备耐磨防腐涂层。 如电厂、港口、水利水电、矿山等水泵、渣浆泵、脱硫浆液泵、浆液循环管道、酸碱槽、风机壳体、磁选机及浮选机等的防护 。

 一、龟甲网防磨胶泥施工方案

 1.施工部位的表面处理 设备内壁存在铁锈和松散的浮灰,油漆等杂物,先用扫帚和打磨机等工具将铁锈和浮灰等杂物清理干净,用溶剂（丙酮,汽油） 油污,再用化学处理剂处理,提高表面活性。

 2.焊接龟甲网

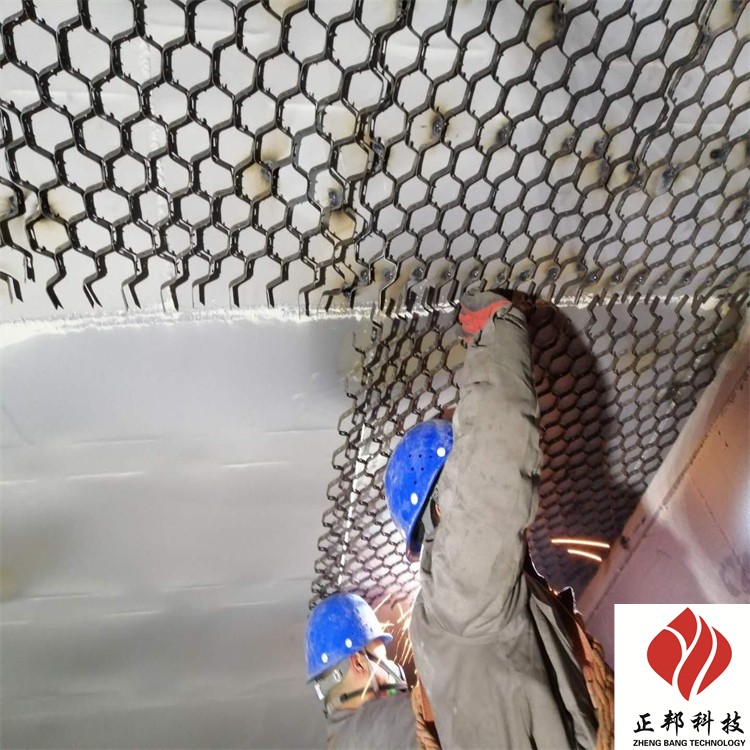

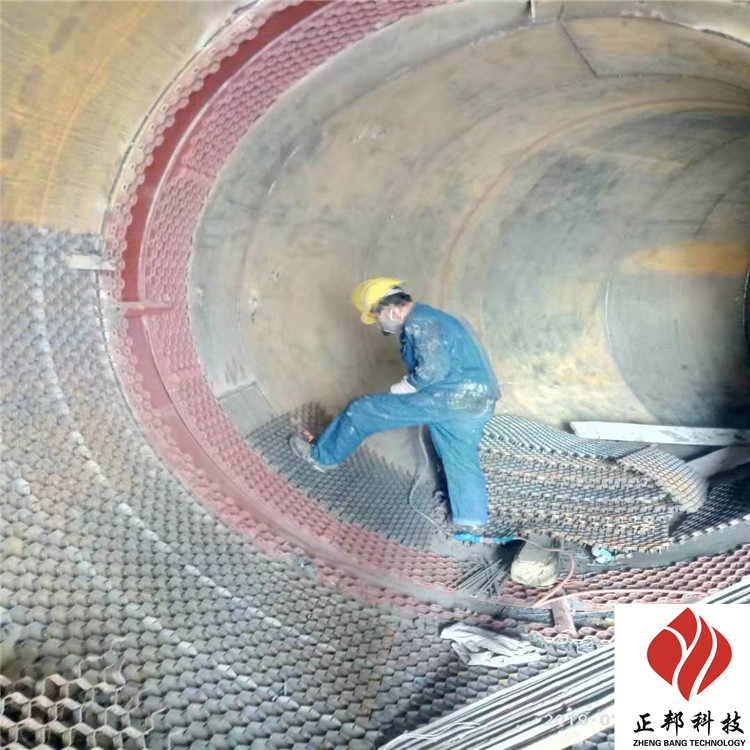

 2.1根据烟道实际尺寸,先将金属网裁剪好。焊接时,将网紧紧贴靠管壁表面,并用木棍将网顶紧,不能留有空档及间隙。然后采用点焊方法焊接龟甲网,间距为×mm。焊接牢固,不能有松动或向外拱起弹动现象,以确保衬里材料涂抹上去后密实牢固。

 2.2钢板网的规格为25×35×3mm,混凝土塔壁固定方法在混凝土上打膨胀螺栓。

 2.3检测龟甲网厚度,达到施工质量要求后才能进行下一步工序施工。

 3.涂抹耐磨衬里涂料

 3.1 点焊氧化层及尘灰, 焊孔内的焊渣,并将凸出于金属片平面的焊肉磨平。

 3.2将所需的耐磨衬里材料配好后在搅拌机中搅拌到均匀松散,掺入胶黏剂调和稀稠适当便于施工。

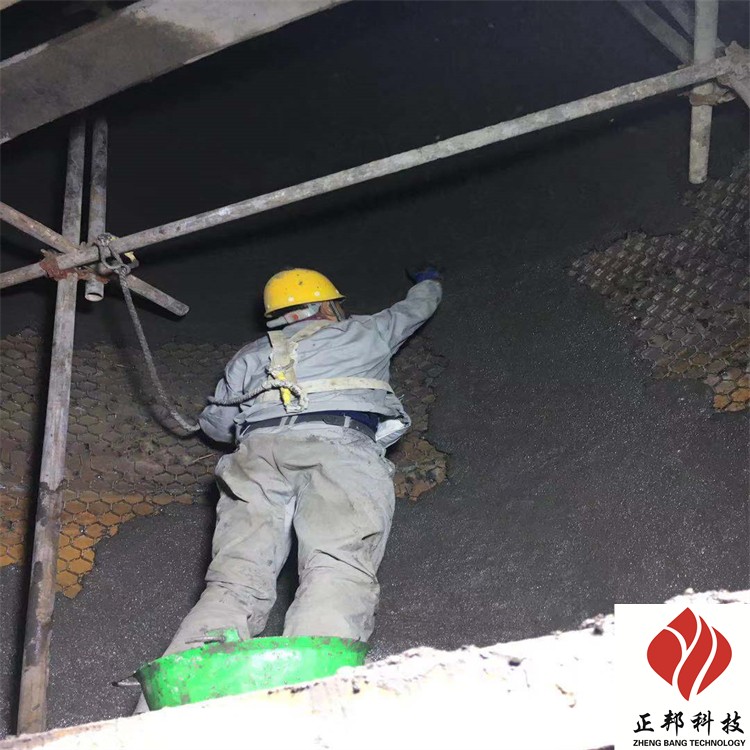

 3.3将搅拌好的胶料,用泥桶装好,涂抹到网孔中覆盖整个网面且要拍打锤实紧密,不能留空隙。并及时修整抹平使表面平整无裂缝,收边平直圆滑。

 3.4注意事项：抗磨衬里材料涂抹完毕之后,其常温固化时间不得少于24小时,在未经固化之前,不得受水冲刷,之后方可点炉升温使用。

 4.检查厚度：检测复合涂层的厚度,涂层厚度不小于20mm,对不达标的部分进行修正。

 5.自检：施工结束后对工程质量进行一体检验,不合格部位 返工,确保工程质量。

 6. 工完料净场地清,质量验收合格。

 二、龟甲网防磨胶泥施工说明

 1、龟甲网耐磨胶泥在施工中需加入胶水。用于有腐蚀性气体管道和设备内壁，适应温度常温至0℃。

 2、胶水用量:一吨料需加入180kg～200kg的陶瓷胶水。

 三、龟甲网焊接

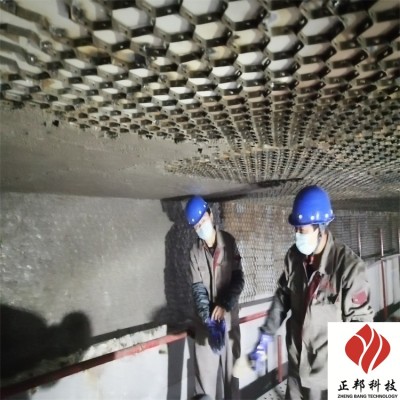

 1、在设备表面上焊接龟甲网，龟甲网采用电弧焊焊接，每个接触骨架空格内双面焊接，焊点间距约25毫米。其焊点抗拉强度平均值：380Mpa抗压强度平均值：560Mpa。

 2、为了确保附着性，安装时应尽量调整龟甲网，使龟甲网和施工面之间的距离足以让陶瓷耐磨料包覆住龟甲网。

 3、龟甲网的作用旨在使已涂抹上的耐磨涂料不致脱落，尤其是当垂直表面或施工面朝下时。需采用未经电镀和油漆的龟甲网。

 四、混合与搅拌

 1、搅拌：使用搅拌机，加入原料搅拌均匀。搅拌机内倒入～150公斤的陶瓷耐磨料，（公斤为标准），然后加入相对应的胶进行搅拌，直至涂料粘度适中方可使用。（搅拌时间为10分钟）

 2、当涂抹一个大面积区域时，将其分成小区域，便于施工人员进行施工，增进施工进度。 五、检查环境温度 施工期间，施工地点的气温须控制在5℃至40℃之间，如气温过低时，材料本身及施工区域则须加温至5℃，直到陶瓷耐磨料涂抹完毕为止。但应避免在直接日晒或强风状况下施工，以防止陶瓷耐磨料表面的迅速干裂。
