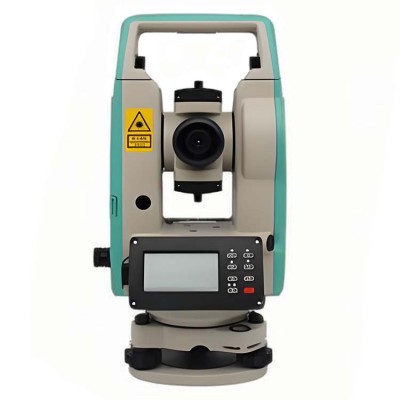

星瑞达TD-02D电子经纬仪
仪器型号：TD-02D
望远镜成像：正象
放大倍率：26.5X
有效孔径：40mm
分辨率：3″
视场角：1°30′
测量视距：1.5m
视距乘常数：100.0
视距加常数：0
望远镜筒长：155mm
激光管参数
激光波长：635±20nm
激光等级：class II
中心光斑直径：≤5mm/100m
激光轴与视准轴不共轴误差：≤10″
角度测量
测角方式：-编码
码盘直径：79mm
测量显示单位：1″
测角精度：2″
探测方式：水平盘：对径；垂直盘：对径
补偿器类型：单轴补偿器
补偿器工作范围：±3′
补偿器精度：±3′
水准器
管水准器：30″/2mm
圆水准仪：8′/2mm
激光对中器
激光对中器精度：±1.5mm（1.5m处）
激光对中器光斑直径：±2.5mm（1.5m处）
激光对中器波长：635±20nm
激光等级：class II
显示部分
屏幕类型：圆形液晶
屏幕尺寸：2.8英寸
机载电池
电源：锂离子电池，干电池盒
电池电压：7.4V
连续工作时间：8h
使用环境
工作温度：-20℃~50℃
尺寸：165×160×340mm
重量：4.7kg
